专利号: 202222272265X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

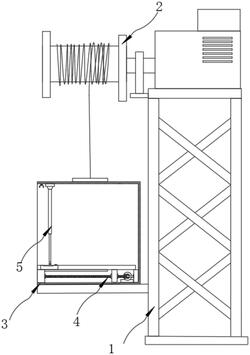

1.一种水利施工用物料提升装置,包括支架(1)以及安装在所述支架(1)上的提升机构(2)和通过绳索与所述提升机构(2)连接的储料箱(3),所述储料箱(3)在所述支架(1)上滑动,其特征在于:所述储料箱(3)上安装有推出组件(4);

所述推出组件(4)包括电机(41)、第一斜齿(42)、竖板(43)、螺纹杆(44)、第二斜齿(45)、块体(46)和支撑板(47),所述储料箱(3)的内壁面底端通过固定块固定连接有所述电机(41),所述电机(41)通过转动轴固定连接有所述第一斜齿(42),所述第一斜齿(42)的外侧啮合连接有所述第二斜齿(45),所述第二斜齿(45)通过开设的通孔固定连接有所述螺纹杆(44),所述螺纹杆(44)的两端通过转动座转动连接有所述竖板(43),所述竖板(43)与储料箱(3)固定连接,所述螺纹杆(44)通过螺套连接有所述块体(46),所述块体(46)与储料箱(3)滑动连接,所述块体(46)的上表面固定连接有所述支撑板(47),所述支撑板(47)与所述竖板(43)滑动连接。

2.根据权利要求1所述的水利施工用物料提升装置,其特征在于:所述推出组件(4)还包括限位板(48),所述支撑板(47)的下表面中央位置处固定连接有所述限位板(48),所述限位板(48)与所述竖板(43)通过开设的方形槽滑动连接。

3.根据权利要求1所述的水利施工用物料提升装置,其特征在于:所述推出组件(4)还包括滑轮(49),所述块体(46)的下表面固定连接有所述滑轮(49),所述滑轮(49)与所述储料箱(3)通过开设的滑槽滑动连接。

4.根据权利要求1所述的水利施工用物料提升装置,其特征在于:还包括拉伸组件(5),所述拉伸组件(5)包括伸缩杆(51)、挡块(52)、凹型盒(53)和导杆(54),所述储料箱(3)的内壁面顶端通过第一转动座转动连接有两个呈对称状排列的所述伸缩杆(51),所述伸缩杆(51)的底端通过第二转动座转动连接有所述挡块(52),所述支撑板(47)远离所述电机(41)一侧的前后两端均固定块连接有所述凹型盒(53),所述凹型盒(53)与挡块(52)接触连接,所述导杆(54)贯穿所述凹型盒(53),所述导杆(54)与所述挡块(52)开设的通孔接触连接。

5.根据权利要求4所述的水利施工用物料提升装置,其特征在于:所述拉伸组件(5)还包括卡扣(55),所述储料箱(3)内壁面顶端靠近伸缩杆(51)的一端通过转轴转动连接有所述卡扣(55)。
