专利号: 202222250152X
申请人: 合肥弘创机械设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

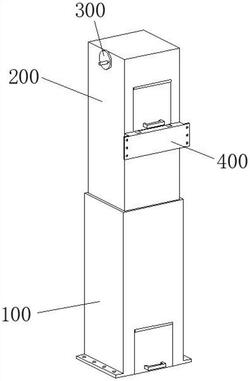

1.新型封闭式料斗提升机,其特征在于,包括:

底座(100),所述底座(100)顶部开设有滑槽(110),所述底座(100)侧壁开设有入料口(130),所述入料口(130)与所述滑槽(110)连通,所述入料口(130)开口处铰接有翻门(140);

滑动管(200),所述滑动管(200)位于所述滑槽(110)内部,所述滑动管(200)顶部开设有滑动腔室(210),所述滑动管(200)侧壁开设有出料口(230),所述出料口(230)与所述滑动腔室(210)连通,所述出料口(230)开口处铰接有第二翻门(240);

升降组件(300),包括安装在所述滑动管(200)侧壁的转盘(310)、安装在所述转盘(310)侧壁并伸出所述滑动腔室(210)内部的转杆(330)、缠绕在所述转杆(330)杆身的拉绳(340)和连接在所述拉绳(340)另一端并位于所述滑动腔室(210)内部的升降板(350)。

2.根据权利要求1所述的新型封闭式料斗提升机,其特征在于,所述滑槽(110)侧壁开设有限位滑槽(120),所述限位滑槽(120)延伸至所述滑槽(110)底部并不延伸至所述滑槽(110)顶部,所述滑动管(200)侧壁安装有限位块(220),所述限位块(220)位于所述限位滑槽(120)内部。

3.根据权利要求1所述的新型封闭式料斗提升机,其特征在于,所述翻门(140)侧壁安装有拉手(150),所述第二翻门(240)侧壁安装有第二拉手(250),所述转盘(310)侧壁安装有第三拉手(320)。

4.根据权利要求1所述的新型封闭式料斗提升机,其特征在于,所述底座(100)侧壁安装有固定板(160),所述固定板(160)顶部开设有螺丝孔(170)。

5.根据权利要求1所述的新型封闭式料斗提升机,其特征在于,所述滑动管(200)侧壁安装有固定杆(260),所述固定杆(260)位于所述出料口(230)下沿口处。

6.根据权利要求5所述的新型封闭式料斗提升机,其特征在于,还包括预留板(400),所述预留板(400)侧壁安装有第二固定板(410),所述第二固定板(410)侧壁开设有第二螺丝孔(420),所述预留板(400)侧壁开设有与所述固定杆(260)形状配合的插槽(430),所述固定杆(260)位于所述插槽(430)内部。
