专利号: 2022222385694
申请人: 柳州辣螺妹食品科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

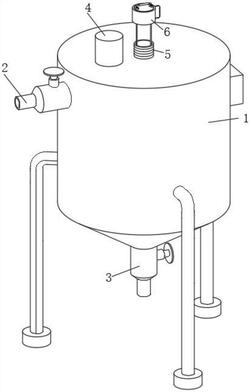

1.一种食品汤料用调配装置,其特征在于:包括调配罐(1),所述调配罐(1)的一侧设置有进水孔(2),且所述调配罐(1)的底部设置有出汤孔(3),所述调配罐(1)的顶部靠一侧固定连接有驱动电机(4),所述驱动电机(4)的一侧贯穿设置有螺纹管(5),所述螺纹管(5)的正上方设置有密封盖(6),所述驱动电机(4)的输出端固定连接有齿盘(7),所述密封盖(6)的正下方设置有料包管(8),所述料包管(8)的底面固定连接有齿环(9),所述密封盖(6)的内部设置有活动机构(10)。

2.根据权利要求1所述的一种食品汤料用调配装置,其特征在于:所述活动机构(10)包括活动盘(11),活动盘(11)的侧边固定连接有防脱环(12),且活动盘(11)的顶面对称设置有两个卡接槽(13),活动盘(11)的内部贯穿设置有拉杆(14),拉杆(14)的上部对称设置有两个卡块(15)。

3.根据权利要求1所述的一种食品汤料用调配装置,其特征在于:所述螺纹管(5)与调配罐(1)固定连接,且螺纹管(5)的上部外表面与密封盖(6)的内表面螺纹连接。

4.根据权利要求1所述的一种食品汤料用调配装置,其特征在于:所述料包管(8)的外表面与螺纹管(5)的内表面贴合,且料包管(8)的内壁贯穿设置有若干组浸泡孔,齿盘(7)与齿环(9)啮合连接。

5.根据权利要求2所述的一种食品汤料用调配装置,其特征在于:所述活动盘(11)位于密封盖(6)内壁,且活动盘(11)与密封盖(6)活动连接,卡块(15)与卡接槽(13)呈卡接设置。

6.根据权利要求2所述的一种食品汤料用调配装置,其特征在于:所述拉杆(14)呈U形设置,且拉杆(14)与活动盘(11)滑动连接,拉杆(14)的底端与料包管(8)顶面固定连接。
