专利号: 202222226229X
申请人: 闽江师范高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-12-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

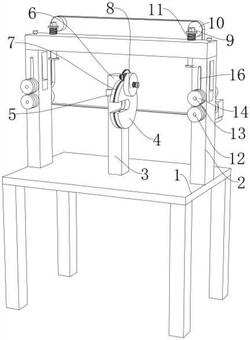

1.一种线束缠绕装置,包括工作台(1),其特征在于,所述工作台(1)的顶部固定连接有支撑杆(3),所述支撑杆(3)的一侧固定连接有固定盘(5),所述固定盘(5)的一侧转动连接有转动盘(4),所述转动盘(4)的一侧设有胶带(8);

所述固定盘(5)和转动盘(4)的一侧均开设有开口(26),所述固定盘(5)的外壁贯穿转动连接有两个第二齿轮(24),所述第二齿轮(24)的另一端固定连接有第三齿轮(25),所述转动盘(4)的外壁固定套设有与两个第三齿轮(25)配合使用的外齿环(7),所述支撑杆(3)的顶部固定连接有第一电机(6),所述第一电机(6)的输出轴固定套设有与两个第二齿轮(24)配合使用的第一齿轮(23);

所述工作台(1)的顶部固定连接有支架(2),所述支架(2)的一侧设有用于输送线束的输送组件。

2.根据权利要求1所述的一种线束缠绕装置,其特征在于,所述输送组件包括设置在支架(2)两侧的滑动块(19),所述滑动块(19)的一侧贯穿转动连接有第二转动轴(13),所述支架(2)的一侧贯穿转动连接有两个第一转动轴(12),所述第一转动轴(12)和第二转动轴(13)的外壁均固定套设有挤压轮(14),所述支架(2)的一侧固定连接有第二电机(21),所述第二电机(21)的输出轴与其中一个所述第一转动轴(12)固定连接。

3.根据权利要求2所述的一种线束缠绕装置,其特征在于,所述支架(2)的顶部贯穿滑动设有两个滑动杆(9),所述滑动杆(9)的一侧转动连接有第一同步轮(10),所述第一转动轴(12)和第二转动轴(13)的另一端均固定套设有第二同步轮(15),多个所述第二同步轮(15)和第一同步轮(10)的外壁传动连接有同一个双面同步带(22)。

4.根据权利要求1‑3任意一项所述的一种线束缠绕装置,其特征在于,所述固定盘(5)的一侧固定连接有导轨(28),所述转动盘(4)的一侧开设有与导轨(28)配合使用的滑动槽(27)。

5.根据权利要求3所述的一种线束缠绕装置,其特征在于,所述支架(2)的两侧均开设有矩形孔(17),所述矩形孔(17)的内壁贯穿转动连接有螺杆(18),所述滑动块(19)螺纹套设在螺杆(18)上,所述支架(2)的一侧开设有与第二转动轴(13)配合使用的腰形孔(16)。

6.根据权利要求3或5任意一项所述的一种线束缠绕装置,其特征在于,所述滑动杆(9)的外壁套设有弹簧(11),所述弹簧(11)的两端分别与滑动杆(9)和支架(2)的相对一侧固定连接。
