专利号: 2022222193872
申请人: 铜陵华通门业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

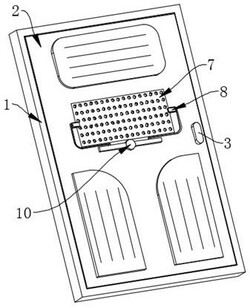

1.一种静音隔音环保木门,其特征在于:包括门框(1)、门体(2)和拉手(3),所述门体(2)转动安装在所述门框(1)上,所述拉手(3)固定安装在所述门体(2)的外侧壁上,所述门体(2)上设置有凹槽,所述凹槽的内侧壁上固定安装有横向隔板(4),所述横向隔板(4)和顶部和底部均固定安装有竖向隔板(5),所述横向隔板(4)的顶部设置有活性炭包(6),所述凹槽的内侧壁上设置有挡板(7),所述挡板(7)上设置有网孔,所述挡板(7)两侧的外侧壁上均固定安装有L形板(8),所述L形板(8)的一端上设置有第一固定槽,所述门体(2)的外侧壁上设置有固定机构。

2.根据权利要求1所述的一种静音隔音环保木门,其特征在于:所述门体(2)的外侧壁上固定安装有装饰面板,所述装饰面板上设置有装饰纹路。

3.根据权利要求1所述的一种静音隔音环保木门,其特征在于:所述门体(2)两侧的外侧壁上均固定安装有限位板(9),所述限位板(9)上设置有限位槽,所述限位板(9)上设置有第二固定槽。

4.根据权利要求3所述的一种静音隔音环保木门,其特征在于:所述固定机构包括安装板(10)、双向螺纹杆(11)、第一锥齿轮(12)、第二锥齿轮(13)、电机(14)、移动块(15)、L形带动板(16)和限位穿块(17),所述安装板(10)固定安装在所述门体(2)的外侧壁上,所述安装板(10)上设置有内腔。

5.根据权利要求4所述的一种静音隔音环保木门,其特征在于:所述双向螺纹杆(11)转动安装在所述内腔的内侧壁上,所述第一锥齿轮(12)固定安装在所述双向螺纹杆(11)的外侧壁上。

6.根据权利要求5所述的一种静音隔音环保木门,其特征在于:所述电机(14)固定安装在所述内腔底部的内侧壁上,所述第二锥齿轮(13)固定安装在所述电机(14)的输出轴上,所述第二锥齿轮(13)与所述第一锥齿轮(12)相啮合。

7.根据权利要求6所述的一种静音隔音环保木门,其特征在于:所述移动块(15)通过螺纹孔旋合在所述双向螺纹杆(11)的两端上,所述安装板(10)顶部的两侧均设置有通孔,所述移动块(15)的一端穿设在所述通孔内。

8.根据权利要求7所述的一种静音隔音环保木门,其特征在于:所述L形带动板(16)固定安装在所述移动块(15)的顶部,所述限位穿块(17)固定安装在所述L形带动板(16)的一端上,所述限位穿块(17)的一端穿设在所述第一固定槽内和第二固定槽内。
