专利号: 2022221625309
申请人: 盐城龙威机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

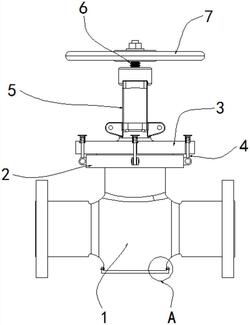

1.一种高耐磨的螺纹闸阀,包括阀体(1),其特征在于:所述阀体(1)的顶端固定有端板(2),所述端板(2)的上表面贴合有阀盖(3),所述阀盖(3)与端板(2)之间设有拆装组件(4),所述阀盖(3)的上表面固定有固定筒(5),所述固定筒(5)的内侧螺纹连接有阀杆(6),所述阀杆(6)的顶端螺纹连接有手轮(7),所述阀体(1)的底端设有清理组件(8);

所述拆装组件(4)包括铰接于端板(2)外表面的多个活动杆(401),所述活动杆(401)的上表面固定有滑板(402),所述活动杆(401)外表面的顶部滑动连接有套筒(403),所述滑板(402)的底部与套筒(403)内腔的底部之间抵接有弹簧(404),所述拆装组件(4)还包括开设于阀盖(3)外表面的多个凹槽(405),所述凹槽(405)的顶端固定有开设于阀盖(3)上表面的限位槽(406)。

2.根据权利要求1所述的一种高耐磨的螺纹闸阀,其特征在于:多个所述活动杆(401)以端板(2)为中心呈对称等距分布,所述滑板(402)的外表面与套筒(403)的内壁滑动连接。

3.根据权利要求1所述的一种高耐磨的螺纹闸阀,其特征在于:所述套筒(403)的上表面固定有拉板,所述弹簧(404)套接于活动杆(401)的外表面。

4.根据权利要求1所述的一种高耐磨的螺纹闸阀,其特征在于:所述活动杆(401)位于凹槽(405)内,所述套筒(403)的底端插接于限位槽(406)的内部。

5.根据权利要求1所述的一种高耐磨的螺纹闸阀,其特征在于:所述限位槽(406)与凹槽(405)处于同一垂线上,且凹槽(405)的直径小于限位槽(406)的直径。

6.根据权利要求1所述的一种高耐磨的螺纹闸阀,其特征在于:所述清理组件(8)包括贴合于阀体(1)外表面底部的封盖(801),所述封盖(801)的外侧开设有多个螺纹孔(802),所述螺纹孔(802)内螺纹连接有螺柱(803),多个所述螺柱(803)相对的一端均通过轴承转动连接有卡块(804)。

7.根据权利要求6所述的一种高耐磨的螺纹闸阀,其特征在于:所述阀体(1)的底端呈开口状,且阀体(1)外表面的底部开设有多个卡孔,所述卡块(804)位于卡孔的内部。

8.根据权利要求6所述的一种高耐磨的螺纹闸阀,其特征在于:所述螺纹孔(802)为T形螺纹孔,多个所述螺柱(803)相背的一端均固定有星形把手。
