专利号: 2022221288339
申请人: 孙亚祺
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

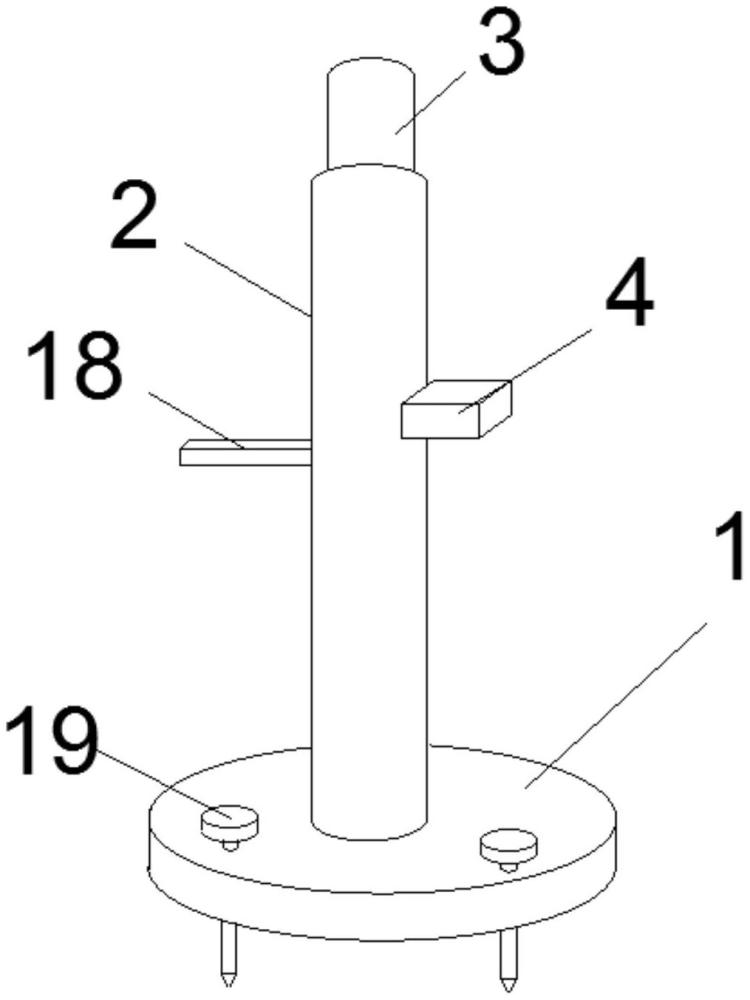

1.一种建筑工程管理用现场标杆,包括底座(1),所述底座(1)的顶部中心处设有第一标杆(2),所述第一标杆(2)内设有第二标杆(3),其特征在于,所述第一标杆(2)与所述第二标杆(3)两者之间通过调节组件与固定组件连接,所述固定组件包括位于所述第一标杆(2)外表面一侧的活动箱(4),所述活动箱(4)内设有滑轨一(5)与滑轨二(6),所述滑轨一(5)内设有电机(7)与T型杆一(9),所述电机(7)位于所述滑轨一(5)的内壁中,所述电机(7)的输出端设有螺纹杆(8),所述螺纹杆(8)与所述T型杆一(9)连接,所述T型杆一(9)的另一端开设有滑槽一(10),所述滑槽一(10)贯穿出所述滑轨一(5)外,所述滑轨二(6)内设有T型杆二(14),所述T型杆二(14)的一端贯穿至所述第一标杆(2)内,所述T型杆二(14)的另一端开设有滑槽二(15),所述滑槽二(15)贯穿出所述滑轨二(6)外,所述滑轨二(6)上且位于所述滑槽二(15)的一侧设有L型杆(11),所述L型杆(11)的两端分别设有活动球一(12)与活动球二(13),所述活动球一(12)与所述滑槽一(10)滑动连接,所述活动球二(13)与所述滑槽二(15)滑动连接。

2.根据权利要求1所述的一种建筑工程管理用现场标杆,其特征在于,所述调节组件包括位于所述第一标杆(2)外表面另一侧上的活动槽(17),所述活动槽(17)内设有调节杆(18),所述调节杆(18)的一端贯穿出所述第一标杆(2)外,所述调节杆(18)的另一端贯穿至所述第一标杆(2)内与所述第二标杆(3)的一侧固定连接,所述第二标杆(3)上另一侧等间距设有若干个与所述T型杆二(14)的端部相配合的卡槽(16)。

3.根据权利要求1所述的一种建筑工程管理用现场标杆,其特征在于,所述底座(1)上设有固定杆(19),所述固定杆(19)的一端贯穿出所述底座(1)外。

4.根据权利要求1所述的一种建筑工程管理用现场标杆,其特征在于,所述T型杆一(9)套设在所述螺纹杆(8)上,所述T型杆一(9)上设有与所述螺纹杆(8)相配合的螺纹孔。

5.根据权利要求1所述的一种建筑工程管理用现场标杆,其特征在于,所述活动箱(4)的外表面设有控制开关与控制器,所述电机(7)、所述控制开关均与所述控制器电性连接。
