专利号: 2022221066954
申请人: 王瑛
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

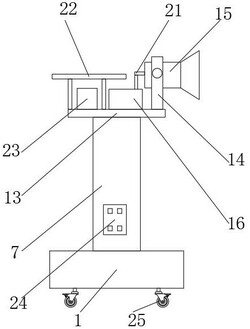

1.一种桥梁工程用可多角度照射的探照灯,包括第一箱体(1),其特征在于:所述第一箱体(1)内腔底部的右侧固定安装有第一电机(2),所述第一电机(2)的输出轴固定安装有第一齿轮(3),所述第一箱体(1)内腔的底部固定安装有轴承(4),所述轴承(4)的内腔转动连接有转杆(5),所述转杆(5)的表面固定安装有第二齿轮(6),所述第二齿轮(6)与第一齿轮(3)啮合,所述转杆(5)的顶部固定安装有壳体(7),所述壳体(7)内腔的底部固定安装有第二电机(8),所述第二电机(8)的输出轴固定安装有螺纹杆(9),所述螺纹杆(9)的表面螺纹连接有螺纹套(10),所述螺纹套(10)的顶部固定安装有托板(13),所述托板(13)顶部右侧的前后两端均固定安装有支撑板(14),两个所述支撑板(14)的内腔通过活动杆活动连接有探照灯体(15),所述托板(13)的顶部固定安装有第二箱体(16),所述第二箱体(16)内腔的左侧固定安装有第三电机(17),所述第三电机(17)的输出轴固定安装有驱动盘(18),所述驱动盘(18)的右侧固定安装有驱动柱(19),所述驱动柱(19)的表面活动连接有驱动框(20),所述驱动框(20)的顶部固定安装有L型连接块(21),所述L型连接块(21)顶部的右侧与探照灯体(15)固定连接,所述托板(13)顶部的左侧通过连接杆固定安装有太阳能电池板(22)。

2.根据权利要求1所述的一种桥梁工程用可多角度照射的探照灯,其特征在于:所述螺纹套(10)的左右两侧均固定安装有滑块(11),所述壳体(7)内腔的左右两侧均开设有滑槽(12),所述滑块(11)与滑槽(12)滑动连接。

3.根据权利要求1所述的一种桥梁工程用可多角度照射的探照灯,其特征在于:所述托板(13)顶部的左侧固定安装有电源箱(23),所述电源箱(23)的内腔设置有蓄电池。

4.根据权利要求1所述的一种桥梁工程用可多角度照射的探照灯,其特征在于:所述壳体(7)的正面固定安装有控制器(24),所述控制器(24)的表面设置有防护膜。

5.根据权利要求1所述的一种桥梁工程用可多角度照射的探照灯,其特征在于:所述第一箱体(1)底部的四周固定安装有万向轮(25),所述万向轮(25)的数量为四个。

6.根据权利要求1所述的一种桥梁工程用可多角度照射的探照灯,其特征在于:所述第三电机(17)内腔右侧的前后两端均固定安装有滑轨(26),所述滑轨(26)与驱动框(20)滑动连接。
