专利号: 2022220553322
申请人: 利川市春源农业开发有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

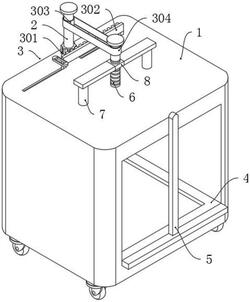

1.一种可调式农副产品运输箱,包括箱体(1)与开设于箱体(1)侧面的通口以及连接在箱体(1)底端的多个滚轮,其特征在于:

所述箱体(1)的下端内壁滑动连接有支撑板(4),所述箱体(1)的内部设置有位于支撑板(4)上端的定位插杆(13),所述箱体(1)的内部设置有回形防尘板(10),所述回形防尘板(10)的上端固定连接有定位压板(9),所述定位压板(9)的上端连接有两个贯穿箱体(1)上端的导向连接杆(7),两个所述导向连接杆(7)的上端共同连接有升降板(8),所述箱体(1)的上端转动连接有定位螺杆(6),所述升降板(8)套设在定位螺杆(6)的外侧,所述箱体(1)的上端内侧贯穿转动连接有传动螺杆(2),所述传动螺杆(2)与定位螺杆(6)之间通过传动机构(3)传动连接。

2.根据权利要求1所述的一种可调式农副产品运输箱,其特征在于,所述传动螺杆(2)的外侧套设有位于箱体(1)内部的连接套块(11),所述连接套块(11)的两侧均固定连接有连杆(12),两个所述定位插杆(13)分别与两个连杆(12)固定连接。

3.根据权利要求2所述的一种可调式农副产品运输箱,其特征在于,所述支撑板(4)的上端开设有放置槽,所述支撑板(4)的上端内侧还开设有两个分别位于两个定位插杆(13)下方的插槽(14)。

4.根据权利要求1所述的一种可调式农副产品运输箱,其特征在于,所述箱体(1)的下端内壁开设有供支撑板(4)滑动的定位滑槽(15),且所述支撑板(4)的上端外侧还连接有拉杆(5)。

5.根据权利要求1所述的一种可调式农副产品运输箱,其特征在于,所述传动机构(3)包括套设在传动螺杆(2)外侧的传动齿轮(301),所述箱体(1)的上端滑动连接有与传动齿轮(301)啮合传动的齿条(302),所述齿条(302)的一端连接有把手。

6.根据权利要求5所述的一种可调式农副产品运输箱,其特征在于,所述传动螺杆(2)与定位螺杆(6)的上端均套设有皮带轮(303),两个所述皮带轮(303)之间通过皮带(304)传动连接。
