专利号: 2022219964808
申请人: 温州豪冠锁业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

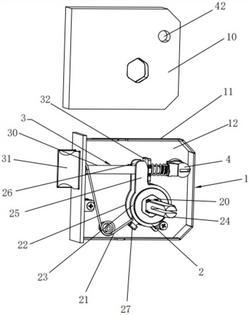

1.一种避免儿童门内开启的把手门锁,包括锁壳,所述锁壳对应室内的一侧为室内锁板,对应室外的一侧为室外锁板,所述室内锁板与室外锁板之间形成锁腔,所述锁腔内设有锁止结构,所述锁止结构包括锁舌扭转部和锁舌部,其特征在于:所述锁舌部包括推杆和斜舌,所述锁舌扭转部驱使推杆前后运动,带动斜舌朝向锁壳外来回运动,所述推杆的尾端设有可伸缩的止动部,所述止动部包括贯穿室外锁板,且延伸至锁壳外的限位端,和位于锁腔内的止动端,所述室内锁板上设有与止动端位置相对应的开孔,所述止动端的一侧设有斜面,另一侧设有可伸缩的卡块,所述锁腔的内壁上设有与卡块适配的卡槽一、卡槽二,当卡块运动至卡槽一内时,所述止动端上的斜面与推杆的尾端相抵触,当卡块运动至卡槽二内时,所述止动端离开推杆的尾端。

2.根据权利要求1所述的一种避免儿童门内开启的把手门锁,其特征在于:所述止动端外设有限位环和弹簧,所述弹簧的一端与限位环抵触,另一端与锁腔的内壁抵触。

3.根据权利要求2所述的一种避免儿童门内开启的把手门锁,其特征在于:所述锁舌扭转部包括扭转座、复位扭簧、套设在扭转座上的扭片一、扭片二、以及插设在扭转座上的方芯杆,所述扭片一和扭片二的一侧设有推片,两个推片之间形成夹槽,所述推杆上设有挡板,所述推杆穿设于夹槽内,且所述推片与挡板相抵触,所述扭片二的上还设有复位凸块,所述复位凸块与复位扭簧相配合。

4.根据权利要求2所述的一种避免儿童门内开启的把手门锁,其特征在于:所述止动端的一侧设有凹槽,所述卡块为球形设置,位于凹槽内,所述卡块与凹槽的底壁之间还设有压簧。
