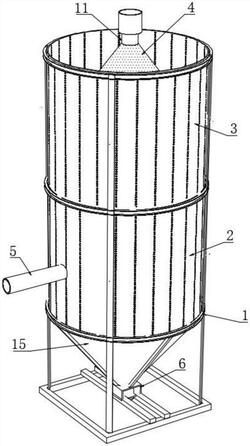

1.一种粮食烘干设备的干燥筒机构,包括设备外框机架(1),其特征在于:所述设备外框机架(1)、外筒和内筒(4),所述外筒安装于设备外框机架(1)的内部,所述内筒(4)设置于外筒的内部;
所述外筒包括第一外筒圈(2)和第二外筒圈(3),所述第二外筒圈(3)对接安装于第一外筒圈(2),所述第二外筒圈(3)的底部设置有用于插接于第一外筒圈(2)顶部的对接圈(12),所述第一外筒圈(2)和第二外筒圈(3)对接位置侧部设置有对接搭扣(13);
所述第一外筒圈(2)和第二外筒圈(3)的侧壁设置有连接挂环(10),所述设备外框机架(1)的外侧部安装有用于吊装连接挂环(10)上升的电动葫芦(7)。
2.根据权利要求1所述的一种粮食烘干设备的干燥筒机构,其特征在于:所述第一外筒圈(2)的底部连接有锥形筒座(15),所述锥形筒座(15)支撑于设备外框机架(1)的内底部,所述锥形筒座(15)的底部连接有输送机入口(6)。
3.根据权利要求1所述的一种粮食烘干设备的干燥筒机构,其特征在于:所述第一外筒圈(2)和内筒(4)处贯穿设置有热风进入管(5),所述热风进入管(5)呈竖直设置且贯穿至第一外筒圈(2)的外部。
4.根据权利要求1所述的一种粮食烘干设备的干燥筒机构,其特征在于:所述电动葫芦(7)安装于设备外框机架(1)的侧面底部,所述设备外框机架(1)的侧面顶部通过固定座(8)安装有滑轮(9),所述电动葫芦(7)的吊装绳绕过滑轮(9)固定连接有用于吊装连接挂环(10)的挂钩(16)。
5.根据权利要求4所述的一种粮食烘干设备的干燥筒机构,其特征在于:所述电动葫芦(7)、滑轮(9)、连接挂环(10)、对接搭扣(13)和挂钩(16)均设置有多组且呈环形阵列分布,所述固定座(8)固定连接于设备外框机架(1)的侧面顶部。
6.根据权利要求1所述的一种粮食烘干设备的干燥筒机构,其特征在于:所述设备外框机架(1)的工字钢立柱上开设有定位槽(17),所述第一外筒圈(2)和第二外筒圈(3)侧壁上的连接挂环(10)滑动安装于定位槽(17)中。
7.根据权利要求2所述的一种粮食烘干设备的干燥筒机构,其特征在于:所述设备外框机架(1)的内部固定安装有内支撑架(14),所述内筒(4)通过内支撑架(14)安装于外筒的内部,所述锥形筒座(15)底部的输送机入口(6)连通有送料管(11),所述送料管(11)贯穿至内筒(4)顶部外部。
8.根据权利要求1所述的一种粮食烘干设备的干燥筒机构,其特征在于:所述第一外筒圈(2)、第二外筒圈(3)和内筒(4)均设置为带有若干网孔的筒装结构。
