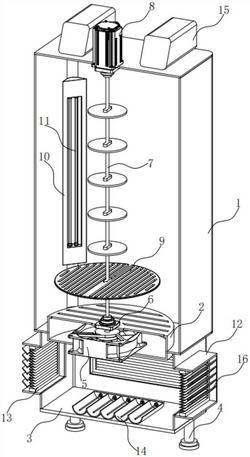

1.一种木制玩具上漆用烘干装置,包括烘干箱(1)、风箱(2)、进风箱(3)和箱腿(4),其特征在于:
所述烘干箱(1)的底部固定有进风箱(3),所述进风箱(3)的底部固定有箱腿(4),所述烘干箱(1)的内部底部固定有风箱(2),所述风箱(2)的内部固定有进风扇(5),所述风箱(2)的上端和烘干箱(1)连通,下端和进风箱(3)连通,所述烘干箱(1)的上端内壁和风箱(2)上端均固定有转动座(6),两个所述转动座(6)之间连接有转动杆(7),所述烘干箱(1)上端固定有转动电机(8),所述转动电机(8)的转动轴穿过烘干箱(1)侧壁和转动杆(7)同轴连接,所述转动杆(7)上安装有多层放置网(9);
所述烘干箱(1)的四角内侧壁上固定有安装支架(10),所述安装支架(10)上安装有红外辐射管(11),所述进风箱(3)上固定有与进风箱(3)连通的进风通道(12),所述进风通道(12)内安装有滤芯(13),所述进风箱(3)的底部固定有电加热丝(14),所述烘干箱(1)的上端安装有排风通道(15),所述排风通道(15)与烘干箱(1)内部连通。
2.根据权利要求1所述的一种木制玩具上漆用烘干装置,其特征在于:所述进风箱(3)的四周对称设置有四个进风通道(12),每个所述进风通道(12)的进风口处设置有倾斜向下的百叶板(16)。
3.根据权利要求1所述的一种木制玩具上漆用烘干装置,其特征在于:所述转动杆(7)上设置有多层支撑板(17),每层支撑板(17)上设置有条形的卡位块(18),所述放置网(9)上设置有安装缺口(91),所述放置网(9)放置在支撑板(17)上,卡位块(18)卡在安装缺口(91)内。
4.根据权利要求1所述的一种木制玩具上漆用烘干装置,其特征在于:所述排风通道(15)的内部固定有排风扇(19),所述排风通道(15)的排风出口处安装有滤网(20)。
5.根据权利要求4所述的一种木制玩具上漆用烘干装置,其特征在于:所述滤网(20)设置有两层,且两层的滤网(20)之间填充有活性炭。
6.根据权利要求1‑5任一项所述的一种木制玩具上漆用烘干装置,其特征在于:所述烘干箱(1)的前端开口,且开口处设置有箱门(21),所述箱门(21)通过铰链(22)安装在烘干箱(1)的外侧壁。
