专利号: 2022218029023
申请人: 闽江学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

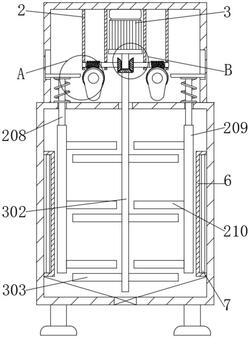

1.一种DTY涤纶丝制备用浆料加热设备,包括处理箱(1),其特征在于:所述处理箱(1)顶部固定连接有连接框(5),所述处理箱(1)正面开设有进料口(4),所述连接框(5)内侧设置有搅拌机构(3),所述处理箱(1)内壁固定连接有导热室(6),所述导热室(6)内壁固定连接有加热板(7),所述处理箱(1)内部和顶部均设置有翻动机构(2);

所述翻动机构(2)包括支撑板(201),所述支撑板(201)固定连接于连接框(5)内壁顶部,所述支撑板(201)内部转动连接有蜗杆(202),所述蜗杆(202)外壁啮合有蜗轮(203),所述蜗轮(203)内圈固定连接有连接轴(204),所述连接轴(204)外壁固定连接有凸轮(205),所述处理箱(1)顶部固定连接有弹簧(207),所述弹簧(207)顶端固定连接有推板(206),所述推板(206)底部固定连接有滑动轴(208),所述滑动轴(208)底端固定连接有连接板(209),所述连接板(209)内侧固定连接有翻动板(210)。

2.根据权利要求1所述的一种DTY涤纶丝制备用浆料加热设备,其特征在于:所述连接轴(204)前端与连接框(5)内壁前侧转动连接,所述连接轴(204)后端与连接框(5)内壁后侧转动连接。

3.根据权利要求1所述的一种DTY涤纶丝制备用浆料加热设备,其特征在于:所述弹簧(207)套接于滑动轴(208)外壁,所述连接框(5)内侧开设有于推板(206)相适配的滑槽。

4.根据权利要求1所述的一种DTY涤纶丝制备用浆料加热设备,其特征在于:所述处理箱(1)顶部开设有与滑动轴(208)相适配的滑孔,所述滑动轴(208)滑动连接于开设的滑孔内部。

5.根据权利要求1所述的一种DTY涤纶丝制备用浆料加热设备,其特征在于:所述搅拌机构(3)包括电机(301),所述电机(301)固定连接于连接框(5)内侧顶部,所述电机(301)底部固定连接有转轴(302),所述转轴(302)外壁固定连接有搅拌块(303),所述转轴(302)外壁固定连接有主动锥齿轮(304)。

6.根据权利要求5所述的一种DTY涤纶丝制备用浆料加热设备,其特征在于:所述转轴(302)贯穿处理箱(1)顶部并延伸至其内部,所述处理箱(1)顶部开设有转孔,所述转轴(302)外壁与转孔内部转动连接。

7.根据权利要求5所述的一种DTY涤纶丝制备用浆料加热设备,其特征在于:所述主动锥齿轮(304)外圈内部从动锥齿轮(305),所述从动锥齿轮(305)内圈与蜗杆(202)固定连接。
