专利号: 2022217327580
申请人: 安徽好助手金属制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-06-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种万向套筒,其特征在于,包括:

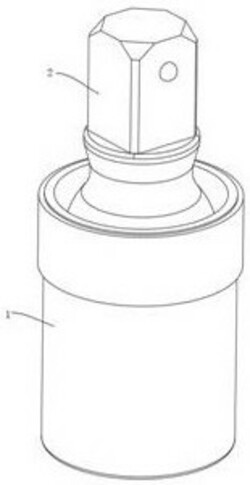

母座(1),所述母座(1)上设置有套筒接头(2),且远离所述套筒接头(2)的一端开设有矩形槽(3);

还包括:

对接组件(4),所述对接组件(4)用于将万向套筒与较小口径的连接轴进行对接,且设置于所述矩形槽(3)中并与所述母座(1)相连接。

2.根据权利要求1所述的一种万向套筒,其特征在于:所述对接组件(4)包括设置于所述矩形槽(3)中的对接套(5),所述对接套(5)为矩形,且四角均固定连接有连接板(6),多组所述连接板(6)通过所述矩形槽(3)与所述母座(1)相连接,所述对接套(5)上开设有四组滑动槽(7),所述滑动槽(7)中滑动连接有升降板(8),四组所述升降板(8)之间固定连接有与所述对接套(5)内壁滑动连接的移动板(9),所述对接套(5)通过与所述连接板(6)的连接形成四组与所述滑动槽(7)相连通的空腔(10),所述空腔(10)中设置有与所述矩形槽(3)和所述对接套(5)滑动连接的填充板(11),且空腔(10)中设置有位于所述升降板(8)和所述填充板(11)之间的填充液,所述填充板(11)上设置有第一滚珠卡簧(12)。

3.根据权利要求2所述的一种万向套筒,其特征在于:所述连接板(6)的材质为高强度金属材质。

4.根据权利要求2所述的一种万向套筒,其特征在于:所述连接板(6)上设置有磁铁块(13)。

5.根据权利要求2所述的一种万向套筒,其特征在于:所述空腔(10)中经过防水密封处理。

6.根据权利要求2所述的一种万向套筒,其特征在于:所述对接套(5)内部四壁上均设置有第二滚珠卡簧(14)。
