专利号: 2022217287032
申请人: 重庆华海塑胶有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-05-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

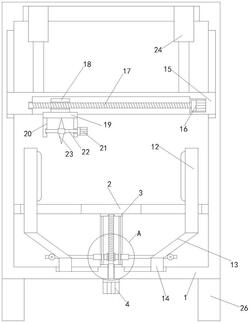

1.一种注塑件水口切除设备,包括稳定箱(1),其特征在于:所述稳定箱(1)的内部固定连接有放置板(2),所述放置板(2)的底端与稳定箱(1)内部的底端之间固定连接有调节块(3),所述调节块(3)的一端开设有调节通槽,所述稳定箱(1)的底端固定连接有第一电机(4),所述第一电机(4)的输出端固定连接有输出轴(5),所述输出轴(5)的顶端延伸至调节通槽的内部并固定连接有螺纹杆(6),所述螺纹杆(6)的顶端与调节通槽的顶端转动连接,所述螺纹杆(6)的外壁上螺装有螺纹套(7),所述螺纹套(7)的两端均固定连接有连接板(8),两个所述连接板(8)相互远离的一端均固定连接有连接杆(9),两个所述连接杆(9)的两端均固定连接有限位杆(10),两个所述限位杆(10)的一端均套设有转动滚轮(11),所述放置板(2)的顶端开设有两个稳定通槽,两个所述稳定通槽的内部均滑动连接有夹持板(12),两个所述夹持板(12)的底端均固定连接有两个倾斜板(13),两个所述倾斜板(13)的底端之间固定连接有滑动块(14),两个所述滑动块(14)分别与稳定箱(1)内部的底端两侧滑动连接,所述稳定箱(1)的两端均开设有稳定滑槽,两个所述稳定滑槽之间滑动连接有稳定滑板(15),所述稳定滑板(15)的底端开设有稳定凹槽,所述稳定凹槽内部的一端固定连接有第二电机(16),所述第二电机(16)的输出端固定连接有螺杆(17),所述螺杆(17)的一端与稳定凹槽内部的一端转动连接,所述螺杆(17)的外壁上螺装有螺套(18),所述螺套(18)的底端固定连接有支撑板(19),所述支撑板(19)的底端固定连接有两个压板(20),所述压板(20)的一端固定连接有第三电机(21),所述第三电机(21)的输出端固定连接有转轴(22),所述转轴(22)的一端与另一压板(20)的一端转动连接,所述转轴(22)的外壁上固定连接有切割刀片(23)。

2.根据权利要求1所述的一种注塑件水口切除设备,其特征在于:所述稳定箱(1)的顶端开设有连接凹槽,所述连接凹槽内部的底端安装有多个电动伸缩杆(24),多个所述电动伸缩杆(24)的底端均与稳定滑板(15)的顶端固定连接。

3.根据权利要求2所述的一种注塑件水口切除设备,其特征在于:两个所述连接板(8)的顶端均开设有稳定通孔,两个所述稳定通孔的内部均滑动连接有支撑轴(25),两个所述支撑轴(25)分别与调节通槽内部的顶端和底端固定连接。

4.根据权利要求3所述的一种注塑件水口切除设备,其特征在于:所述稳定箱(1)的底端四角处均固定连接有稳定支角(26)。

5.根据权利要求4所述的一种注塑件水口切除设备,其特征在于:所述稳定箱(1)的前端安装有稳定门(27),所述稳定门(27)的前端安装有门把手(28)。
