专利号: 202221720121X
申请人: 车建防
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

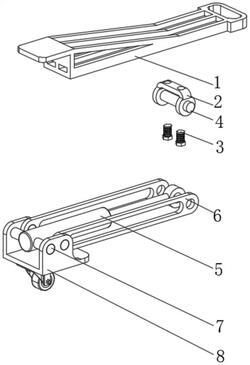

1.一种钢结构建筑施工临时支架,包括支撑架(1),其特征在于:所述支撑架(1)的底部设置有一组与支撑架(1)贴合接触的连接座(2),所述连接座(2)的底部插设有将支撑架(1)与连接座(2)连接固定的螺钉(3),所述连接座(2)的中部穿设有一组两端分别穿出至连接座(2)相对的两侧的连接柱(4),且连接柱(4)与连接座(2)之间固定连接,所述连接柱(4)的底部安装设置有调节组件,且调节组件位于支撑架(1)的下方,所述调节组件的底部螺装有万向轮(9)。2.根据权利要求1所述的一种钢结构建筑施工临时支架,其特征在于:所述支撑架(1)包括延伸架(101),所述延伸架(101)的后端固设有握持座(102),且延伸架(101)顶部的前侧固设有延伸至延伸架(101)前侧的顶座(103),所述顶座(103)的后侧焊接固设有若干组斜支梁(104),且每组斜支梁(104)的底端均与延伸架(101)的上表面焊接连接。3.根据权利要求2所述的一种钢结构建筑施工临时支架,其特征在于:所述握持座(102)的内侧壁、延伸架(101)的前侧以及顶座(103)的外表面均粘设有防滑垫,所述延伸架(101)设置为壁厚均匀的碳钢架。4.根据权利要求2所述的一种钢结构建筑施工临时支架,其特征在于:所述连接座(2)的宽度与延伸架(101)的宽度相适配,且连接座(2)处于延伸架(101)底部中心处并与之贴合接触。5.根据权利要求1所述的一种钢结构建筑施工临时支架,其特征在于:所述调节组件包括输出端套设于连接柱(4)外侧壁的中部的液压推杆(5)以及两组分别套设于连接柱(4)的两端的辅助支撑架(6),所述液压推杆(5)输出端和辅助支撑架(6)均与连接柱(4)之间转动连接,所述液压推杆(5)的前端和辅助支撑架(6)的前端均被一组定位轴(7)穿过并与之转动连接,三组所述定位轴(7)均固设于一组底座(8)的内侧,且底座(8)的底部与万向轮(9)之间通过螺钉固定。6.根据权利要求5所述的一种钢结构建筑施工临时支架,其特征在于:所述液压推杆(5)和辅助支撑架(6)均与底座(8)的底部内壁之间具有间隙,且液压推杆(5)输出端和辅助支撑架(6)均与连接座(2)之间具有间隙。
