专利号: 202221692714X
申请人: 芜湖绿荣农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-06-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

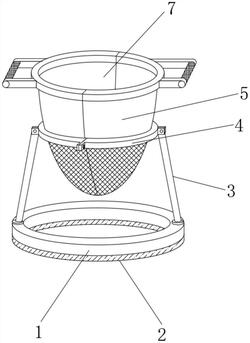

1.一种树木移栽土壤保护装置,其特征在于,所述装置包括:支撑底座(1)、土壤保护桶(5)以及支撑杆(3);所述土壤保护桶(5)的中部通过固定箍(4)固定,所述固定箍(4)上相对的两侧分别通过支撑杆(3)固定装配在所述支撑底座(1)的上表面;其中,所述土壤保护桶(5)包括:能够拼装组合在一起的第一保护桶体(501)和第二保护桶体(502),两者的结构相同,且其侧面端部能够对接在一起以形成容纳树木带土壤根部的容腔(7),对接后的第一保护桶体(501)和第二保护桶体(502)通过设置在侧面中部的环形固定箍(4)锁定在一起;

所述第一保护桶体(501)包括:顶环体(5012)、保护桶本体(5011)以及把手(5013);所述顶环体(5012)呈半圆环状,所述保护桶本体(5011)呈弧形状,且设置在所述顶环体(5012)的下表面,所述顶环体(5012)的侧面水平设置有把手(5013)。

2.根据权利要求1所述的树木移栽土壤保护装置,其特征在于,所述固定箍(4)包括:第一箍体(401)、第二箍体(402)、第一固定块(403)以及第二固定块(404);所述第一箍体(401)和所述第二箍体(402)拼接后呈圆环状,所述第一箍体(401)和所述第二箍体(402)的端部分别设置有第二固定块(404),所述第二固定块(404)上沿水平方向贯穿设置有第二固定孔(405),所述第一箍体(401)和所述第二箍体(402)的侧面分别设置有第一固定块(403),所述第一固定块(403)上贯穿设置有第一固定孔(406)。

3.根据权利要求1所述的树木移栽土壤保护装置,其特征在于,所述保护桶本体(5011)的侧面中部部分向内凹陷形成与所述固定箍(4)相适配的装配槽(5014)。

4.根据权利要求3所述的树木移栽土壤保护装置,其特征在于,保护桶本体(5011)的下半部分贯穿设置有多个透气孔(5015)。

5.根据权利要求2所述的树木移栽土壤保护装置,其特征在于,所述支撑杆(3)包括:杆体(301)和固定座(302);所述杆体(301)倾斜设置,其下端固定在所述固定座(302)上,所述杆体(301)的上端水平贯穿设置有与所述第一固定孔(406)相适配的第三固定孔(303),所述杆体(301)的上端通过螺栓锁定在所述第一固定块(403)上,所述固定座(302)通过螺钉固定在支撑底座(1)的上表面。

6.根据权利要求1所述的树木移栽土壤保护装置,其特征在于,所述支撑底座(1)的下表面设置有防滑垫(2)。

7.根据权利要求6所述的树木移栽土壤保护装置,其特征在于,所述防滑垫(2)为橡胶垫。
