专利号: 2022216381304
申请人: 东莞市德普特电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

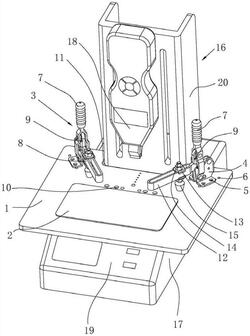

1.一种拉力测试固定产品治具,其特征在于:包括治具底板、设置在治具底板上的压板以及两个可拆卸装设于所述治具底板上的快速夹钳,两个快速夹钳分别位于所述压板的两侧,所述快速夹钳包括安装底座,所述安装底座设置有若干第一连接孔,所述治具底板设置有若干与所述第一连接孔对应的第二连接孔,所述快速夹钳还包括操作柄以及夹头部,所述操作柄与所述安装底座之间设有连接环块,所述连接环块通过销钉可活动地与所述操作柄和所述夹头部连接;所述治具底板设置有多个安装孔。2.根据权利要求1所述的一种拉力测试固定产品治具,其特征在于:所述治具底板的后端开设有定位凹槽。3.根据权利要求1所述的一种拉力测试固定产品治具,其特征在于:所述操作柄设置有防滑纹。4.根据权利要求1所述的一种拉力测试固定产品治具,其特征在于:所述夹头部包括夹头臂、可滑动设置于所述夹头臂的定位夹片以及连接于定位夹片的夹头连杆,所述夹头连杆的底部设置有夹头橡胶。5.根据权利要求1所述的一种拉力测试固定产品治具,其特征在于:所述压板上设置有绝缘橡胶垫层。6.一种拉力测试装置,其特征在于:包括拉力测试计以及装设在拉力测试计上的如权利要求1‑5任一项所述的拉力测试固定产品治具;所述拉力测试计包括测试台、设置在测试台上的拉力计以及设置在测试台前端的控制界面,所述治具底板固定在所述测试台上,所述测试台上设置有与所述安装孔对应的螺孔。
