专利号: 2022215653725
申请人: 颖顺科技(哈尔滨)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

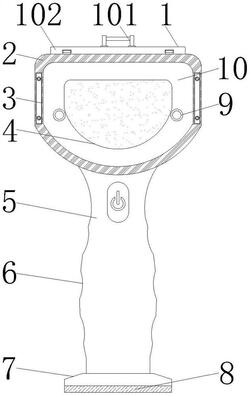

1.一种牙菌斑检测装置,包括手柄(5),其特征在于:所述手柄(5)的底端固定连接有底盘(7),所述手柄(5)的顶端固定连接有检测罩(10),所述检测罩(10)内部的中间位置处固定连接有滤光片(4),所述检测罩(10)内壁的两侧固定连接有紫外光LED灯(9),所述检测罩(10)的内部活动连接有防护结构(1),所述检测罩(10)的正面活动连接有遮光罩(2),所述检测罩(10)正面的两侧活动连接有安装结构(3);

所述防护结构(1)包括预留槽(104),所述预留槽(104)开设在检测罩(10)内部的上端,所述检测罩(10)的顶端活动连接有固定盖(102),所述固定盖(102)底端固定连接有贯穿预留槽(104)并延伸至检测罩(10)内部的防护板(103),所述固定盖(102)正面的两侧开设有定位孔(105),所述检测罩(10)顶端的两侧开设有滑槽(106),所述滑槽(106)的内壁固定连接有定位弹簧(107),所述定位弹簧(107)一端的滑槽(106)内部滑动连接有滑块(108),所述滑块(108)顶端固定连接有与定位孔(105)相配合的定位块(109)。

2.根据权利要求1所述的一种牙菌斑检测装置,其特征在于:所述防护板(103)的底端呈弧形,且防护板(103)关于固定盖(102)的竖向中轴线对称分布。

3.根据权利要求1所述的一种牙菌斑检测装置,其特征在于:所述固定盖(102)的顶端固定连接有把手(101),且把手(101)的形状为倒U型。

4.根据权利要求1所述的一种牙菌斑检测装置,其特征在于:所述定位块(109)的形状为倒L型,且定位块(109)与定位孔(105)的内部之间构成卡合结构。

5.根据权利要求1所述的一种牙菌斑检测装置,其特征在于:所述安装结构(3)包括安装槽(303),所述安装槽(303)开设在检测罩(10)正面的两侧,且安装槽(303)内壁的上端和下端固定连接有磁吸块(304),所述遮光罩(2)背面两侧固定连接有与安装槽(303)相配合的安装板(301),且安装板(301)背面开设有与磁吸块(304)相配合的磁吸孔(302)。

6.根据权利要求5所述的一种牙菌斑检测装置,其特征在于:所述磁吸块(304)和磁吸孔(302)的内部之间构成磁吸卡合结构,且磁吸孔(302)和磁吸块(304)的竖向中轴线对称分布。

7.根据权利要求1所述的一种牙菌斑检测装置,其特征在于:所述手柄(5)表面的两侧开设有手指槽(6),且手指槽(6)的形状为波浪型。

8.根据权利要求1所述的一种牙菌斑检测装置,其特征在于:所述底盘(7)的底端固定连接有防滑垫(8),且防滑垫(8)俯视图的形状为圆形。
