专利号: 2022215152276
申请人: 苏州鑫旭合智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

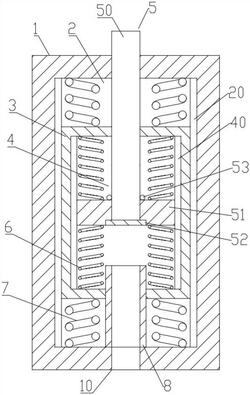

1.一种大型液压缸的减震缓冲装置,其特征在于:包括外缸(1)、外缸内腔(2)、内缸(3)、内缸内腔(4)、液压杆(5)、一组缓冲弹簧(6)、一组减震弹簧(7)、导向管(8),所述外缸内腔(2)设于外缸(1)内,所述内缸(3)设于外缸内腔(2)内,且与外缸(1)活动连接,所述内缸内腔(4)设于内缸(3)内,所述液压杆(5)一端设于内缸内腔(4)内,且其另一端延伸至外缸(1)外部,所述导向管(8)设于外缸内腔(2)内,且其上端延伸至内缸内腔(4)内,所述导向管(8)与外缸(1)固定连接,所述缓冲弹簧(6)周向设于内缸内腔(4)内,且与内缸(3)和液压杆(5)固定连接,所述减震弹簧(7)周向设于外缸内腔(2)内,且与外缸(1)和内缸(3)固定连接。

2.根据权利要求1所述的大型液压缸的减震缓冲装置,其特征在于:所述外缸内腔(2)内相对设有一组内缸滑轨(20),所述内缸滑轨(20)与外缸(1)固定连接,且所述外缸(1)通过内缸滑轨(20)与内缸(3)滑动连接。

3.根据权利要求1所述的大型液压缸的减震缓冲装置,其特征在于:所述内缸内腔(4)内相对设有一组液压杆滑轨(40),所述液压杆滑轨(40)与内缸(3)固定连接,且所述内缸(3)通过液压杆滑轨(40)与液压杆(5)滑动连接。

4.根据权利要求3所述的大型液压缸的减震缓冲装置,其特征在于:所述液压杆(5)包括杆部(50)、液压块(51)、防撞垫圈(52)、密封圈(53),所述杆部(50)一端设于内缸内腔(4)内,且其另一端位于外缸(1)外侧,所述液压块(51)设于杆部(50)一端,且位于内缸内腔(4)内,所述液压块(51)与杆部(50)固定连接,且与液压杆滑轨(40)滑动连接,所述防撞垫圈(52)设于杆部(50)底端,且与杆部(50)和液压块(51)固定连接,所述密封圈(53)设于液压块(51)远离防撞垫圈(52)的一侧,且位于杆部(50)外侧。

5.根据权利要求1所述的大型液压缸的减震缓冲装置,其特征在于:所述缓冲弹簧(6)周向相对设于液压杆(5)和导向管(8)外侧。

6.根据权利要求1所述的大型液压缸的减震缓冲装置,其特征在于:所述减震弹簧(7)周向相对设于液压杆(5)和导向管(8)外侧。

7.根据权利要求4所述的大型液压缸的减震缓冲装置,其特征在于:所述杆部(50)与导向管(8)设置于同一轴线上,所述防撞垫圈(52)直径大于导向管(8)的直径。

8.根据权利要求1所述的大型液压缸的减震缓冲装置,其特征在于:所述外缸(1)上设有进液口(10),所述进液口(10)位于外缸(1)远离液压杆(5)的一侧,且与导向管(8)连接。
