专利号: 2022215075960
申请人: 张焕英
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

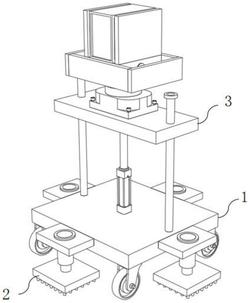

1.一种建筑工程造价用的现场勘测装置,其特征在于:包括

支撑机构(1),包括支撑板(101);

固定机构(2),包括设置在支撑板(101)一侧的固定板(201);

调节机构(3),包括设置在支撑板(101)上方的伸缩气缸(301),所述伸缩气缸(301)上方设置有升降板(303),所述升降板(303)上方设置转动气缸(304),所述转动气缸(304)上方设置有支撑槽(305),所述支撑槽(305)内部设置有夹持组件,所述夹持组件包括设置在支撑槽(305)内部下方的放置台(306),所述放置台(306)内部设置有螺纹杆(308),所述放置台(306)一侧表面设置有通孔,所述螺纹杆(308)与通孔连接,所述支撑槽(305)一侧表面设置有圆孔,所述螺纹杆(308)与圆孔连接。

2.根据权利要求1所述的一种建筑工程造价用的现场勘测装置,其特征在于:所述支撑板(101)下方设置有万向轮(102)。

3.根据权利要求1所述的一种建筑工程造价用的现场勘测装置,其特征在于:所述固定板(201)内部设置有电动推杆(202),所述固定板(201)上表面设置有固定孔,所述电动推杆(202)与固定孔连接,所述电动推杆(202)一端设置有压板(203),所述压板(203)下方设置有地钉(204)。

4.根据权利要求1所述的一种建筑工程造价用的现场勘测装置,其特征在于:所述支撑板(101)上方设置有导杆(302),所述导杆(302)外表面与升降板(303)内表面活动连接,所述升降板(303)上表面设置有孔洞,所述导杆(302)与孔洞活动连接。

5.根据权利要求1所述的一种建筑工程造价用的现场勘测装置,其特征在于:所述夹持组件还包括设置在放置台(306)上方的勘测器(307),所述螺纹杆(308)外部设置有移动板(309),所述移动板(309)一侧表面设置有螺纹孔,所述螺纹杆(308)与螺纹孔活动连接,所述移动板(309)外表面与支撑槽(305)内表面连接,所述移动板(309)与支撑槽(305)活动连接,所述移动板(309)上方设置有夹持板(310),所述夹持板(310)一侧设置有缓冲垫(311),所述缓冲垫(311)一侧表面与勘测器(307)一侧表面连接。
