专利号: 2022214967388
申请人: 泰州市万鑫泵阀配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

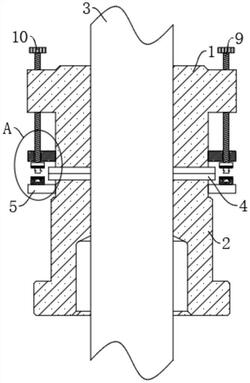

1.组合式阀杆螺母,包括上阀杆螺母(1)和下阀杆螺母(2),其特征在于:所述上阀杆螺母(1)和下阀杆螺母(2)相靠近的一端外表面上设置有用于对上阀杆螺母(1)和下阀杆螺母(2)进行定位的锁定组件,所述锁定组件包括对称垂直固定于上阀杆螺母(1)下端外表面两侧的固定块(8),所述固定块(8)内竖向贯穿开设有螺纹槽(901),所述螺纹槽(901)内螺纹连接有螺纹杆(9),所述螺纹杆(9)的下端轴承连接在抵块(11)内,上端固定设有转把(10);

间隙设置于抵块(11)正下方的安装块(6),所述安装块(6)安装于支撑块(5)上,所述支撑块(5)垂直固定于下阀杆螺母(2)上端外表面两侧;

安装于抵块(11)下表面上的插块(13),所述插块(13)插接于安装块(6)内相对应处开设的插槽中;

贴覆在抵块(11)下表面和安装块(6)上表面处的磁铁块(12),所述磁铁块(12)上与插块(13)相对应处开设有通孔。

2.根据权利要求1所述的组合式阀杆螺母,其特征在于:所述插槽的两侧槽壁上对称设置有两个卡块(7),所述插块(13)的底端外表面两侧对称开设有两个卡槽(701),所述卡槽(701)与卡块(7)的形状、大小相适配。

3.根据权利要求2所述的组合式阀杆螺母,其特征在于:所述卡块(7)为橡胶材质,其与插块(13)卡接的一端为圆弧形,所述卡槽(701)为弧形槽。

4.根据权利要求1所述的组合式阀杆螺母,其特征在于:所述上阀杆螺母(1)和下阀杆螺母(2)相对的一端均设置有套接对爪(14)。

5.根据权利要求4所述的组合式阀杆螺母,其特征在于:所述套接对爪(14)的外壁上设置有一层磁铁片(15)。

6.根据权利要求1所述的组合式阀杆螺母,其特征在于:所述上阀杆螺母(1)和下阀杆螺母(2)的内部螺纹设置有阀杆(3),所述上阀杆螺母(1)和下阀杆螺母(2)相对的一端外部设置有一圈缓冲盘(4)。
