1.一种带有绝缘骨架(4)的高频变压器，其特征在于，包括绕线骨架(1)、磁芯(2)、线圈(3)以及绝缘骨架(4)；

所述绕线骨架(1)为中空管状结构，且绕线骨架(1)的两端设有挡板(5)，所述线圈(3)绕制在绕线骨架(1)上的挡板(5)之间；

所述线圈(3)包括原边线圈和副边线圈，且所述原边线圈包括至少两根引出线，所述副边线圈包括至少两根引出线；

所述磁芯(2)包括两个拼合的磁芯单件(6)，所述磁芯单件(6)为E型磁芯，磁芯单件(6)包括磁芯主体(61)、中心柱(62)以及两个边柱(63)，所述中心柱(62)插入绕线骨架(1)中，两个磁芯单件(6)相对设置并贴合；

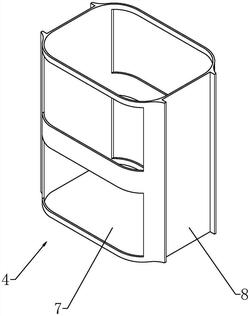

所述绝缘骨架(4)包裹在线圈(3)的外侧，所述绝缘骨架(4)设置于磁芯边柱(63)与线圈(3)之间，所述绝缘骨架(4)为两端开口的筒形，所述绝缘骨架(4)不与磁芯(2)接触的位置设有散热窗口(7)，所述绝缘骨架(4)外侧的位置设有用于定位磁芯单件(6)边柱(63)的卡槽(8)。

2.根据权利要求1所述的带有绝缘骨架(4)的高频变压器，其特征在于，所述中心柱(62)的形状与绕线骨架(1)中通孔的形状相匹配。

3.根据权利要求1所述的带有绝缘骨架(4)的高频变压器，其特征在于，所述绝缘骨架(4)由绝缘材料一体成型制成。

4.根据权利要求1所述的带有绝缘骨架(4)的高频变压器，其特征在于，两个磁芯单件(6)通过绑带或扎带进行连接固定。

5.根据权利要求1所述的带有绝缘骨架的高频变压器，其特征在于，所述原边线圈和副边线圈的引出线通过焊锡固定在绕线骨架(1)一侧的挡板(5)上。
