专利号: 2022214409165
申请人: 傅君明
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.高效回收垃圾的垃圾房,其特征在于,包括:

顶部或者侧壁开设有垃圾投放口(101)的箱体(100);

上端开设有开口的垃圾桶(200),所述垃圾桶(200)与垃圾投放口(101)之间存在有水平方向的间距;

用于将垃圾投放口(101)投入的垃圾转运至垃圾桶(200)中的垃圾转运装置(300);

其中,所述垃圾转运装置(300)设置于箱体(100)内,并且位于垃圾桶(200)与垃圾投放口(101)之间,所述垃圾转运装置(300)能够移动或者转动以使垃圾转运装置(300)与垃圾桶(200)之间产生水平方向的间距。

2.根据权利要求1所述的高效回收垃圾的垃圾房,其特征在于,所述垃圾转运装置(300)包括用于对垃圾进行输送的垃圾运输结构(310),以及避让结构(320);所述避让结构(320)驱动垃圾运输结构(310)移动或者转动以使垃圾转运装置(300)与垃圾桶(200)之间产生水平方向的间距。

3.根据权利要求2所述的高效回收垃圾的垃圾房,其特征在于,所述垃圾运输结构(310)为线性转运结构(311),所述线性转运结构(311)一端为用于接收垃圾的接收端且另一端为输出垃圾的输出端,所述线性转运结构(311)将垃圾从接收端输送至输出端。

4.根据权利要求3所述的高效回收垃圾的垃圾房,其特征在于,线性转运结构(311)为带式输送机,所述带式输送机的接收端位于垃圾投放口(101)的下方,所述带式输送机的输出端位于垃圾桶(200)的上方。

5.根据权利要求2所述的高效回收垃圾的垃圾房,其特征在于,所述垃圾运输结构(310)为具有多个转运桶(330)的回转输送结构(312),所述回转输送结构(312)相对于箱体(100)转动,并且所述回转输送结构(312)转动会使转运桶(330)移动,所述转运桶(330)的移动轨迹呈封闭的环,所述转运桶(330)的移动轨迹经过垃圾投放口(101)的正下方和垃圾桶(200)的正上方,所述垃圾桶(200)设置有用于对垃圾桶(200)进行卸料的卸料机构。

6.根据权利要求2‑5任一所述的高效回收垃圾的垃圾房,其特征在于,所述避让结构(320)包括与箱体(100)滑动连接的执行部件(321),所述执行部件(321)的滑动方向存在有一个分运行的方向垂直于垃圾桶(200)和垃圾投放口(101)之间的连线;以及,动力部件(322),驱动执行部件(321)移动;

其中,所述垃圾运输结构(310)安装于所述执行部件(321)。

7.根据权利要求2‑4任一所述的高效回收垃圾的垃圾房,其特征在于,所述避让结构(320)包括与箱体(100)转动的执行部件(321),所述执行部件(321)与箱体(100)转动轴(341)垃圾运输结构(310)连接,所述执行部件(321)转动带动至垃圾运输结构(310)转动;

动力部件(322),驱动执行部件(321)转动;

其中,所述执行部件(321)相对于箱体(100)转动的转动轴线与线性转运结构(311)的物料输送方向呈垂直设置。

8.根据权利要求5所述的高效回收垃圾的垃圾房,其特征在于,所述避让结构(320)包括与箱体(100)转动的执行部件(321),所述执行部件(321)与箱体(100)转动轴(341)垃圾运输结构(310)连接,所述执行部件(321)转动带动至垃圾运输结构(310)转动;

动力部件(322),驱动执行部件(321)转动;

所述回转输送结构(312)包括:

回转结构(350),转动连接于执行部件(321),所述回转结构(350)的转动轴线与执行部件(321)的转动轴线呈平行设置并且两者不共线;

驱动结构(360),用于驱动回转结构(350)转动;

转运桶(330),一端开设有开口,转运桶(330)沿着周向连接于回转结构(350)的外缘位置;

卸料结构(340),用于对转运桶(330)进行卸料。

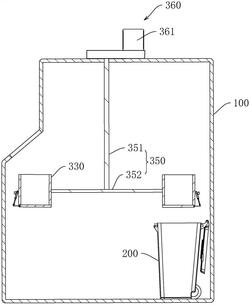

9.根据权利要求5所述的高效回收垃圾的垃圾房,其特征在于,所述回转输送结构(312)包括:支撑架(370),固定连接于执行部件(321);

回转结构(350),转动连接于支撑架(370),所述回转结构(350)的转动轴线与执行部件(321)的转动轴线呈垂直设置;

驱动结构(360),用于驱动回转结构(350)转动;

转运桶(330),一端开设有开口,转运桶(330)沿着周向转动连接于回转结构(350)的外缘位置;

卸料结构(340),用于对转运桶(330)进行卸料。

10.根据权利要求5所述的高效回收垃圾的垃圾房,其特征在于,所述垃圾运输结构(310)为具有多个转运桶(330)的回转输送结构(312),所述回转输送结构(312)转动连接于箱体(100),并且转动轴线呈竖直设置,所述回转输送结构(312)转动带动转运桶(330)移动,所述转运桶(330)的移动轨迹呈封闭的环,所述转运桶(330)的移动轨迹经过垃圾投放口(101)的正下方和垃圾桶(200)的正上方,所述垃圾桶(200)设置有用于对垃圾桶(200)进行卸料的卸料机构;所述回转输送结构(312)具有用于供垃圾桶(200)穿过的让位缺口(354),所述让位缺口(354)位于转运桶(330)的移动轨迹上。
