专利号: 2022214185003
申请人: 重庆臣瑞塑胶有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

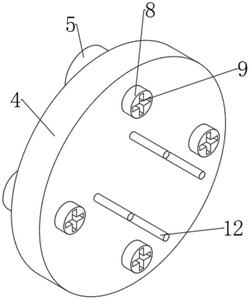

1.一种管道加工用管道口打磨装置,包括底座(1),其特征在于:所述底座(1)的上表面且位于右侧的位置固定连接有第一固定板(2),所述第一固定板(2)的右侧面固定连接有气缸(3),所述气缸(3)的活动端延伸至第一固定板(2)的左侧并转动连接有转盘(4),所述转盘(4)的内部转动连接有四个打磨头(5),并且四个打磨头(5)的型号各不相同,所述打磨头(5)的右侧面固定连接有转轴(7),所述转轴(7)远离打磨头(5)的一端延伸至转盘(4)的右侧并固定连接有连接座(8),所述连接座(8)的内部开设有卡槽(9),所述第一固定板(2)的右侧面且位于气缸(3)的上方固定连接有驱动电机(10),所述驱动电机(10)的输出轴延伸至第一固定板(2)的左侧并固定连接有卡块(11);

所述转盘(4)的右侧面固定连接有四个定位杆(12),所述第一固定板(2)的左侧面开设有四个定位孔(16);

所述底座(1)的上表面且位于中间的位置滑动连接有夹紧组件(13),所述底座(1)的上表面且位于左侧的位置固定连接有第三固定板(14),所述第三固定板(14)的右侧面固定连接有液压缸(15),所述液压缸(15)的活动端与夹紧组件(13)固定连接。

2.根据权利要求1所述的一种管道加工用管道口打磨装置,其特征在于:所述夹紧组件(13)包括第二固定板(131),所述第二固定板(131)滑动连接在底座(1)上,所述第二固定板(131)的上表面开设有凹槽(132),所述凹槽(132)的前后内壁上螺纹连接有螺纹杆(133),所述螺纹杆(133)位于凹槽(132)内部的一端转动连接有夹板(135),所述螺纹杆(133)位远离夹板(135)的一端固定连接有旋钮(134),所述凹槽(132)的内底部开设有限位槽(136),所述限位槽(136)的内部滑动连接有限位杆(137),并且限位杆(137)与夹板(135)底端固定连接。

3.根据权利要求2所述的一种管道加工用管道口打磨装置,其特征在于:所述夹板(135)与驱动电机(10)处于同一高度设置,并且夹板(135)采用橡胶材料制造而成。

4.根据权利要求1所述的一种管道加工用管道口打磨装置,其特征在于:所述打磨头(5)的内部开设有打磨槽(6),并且四个打磨头(5)呈环形分布在转盘(4)上。

5.根据权利要求1所述的一种管道加工用管道口打磨装置,其特征在于:所述卡槽(9)与卡块(11)的截面形状均为十字形,并且卡槽(9)与卡块(11)相适配。

6.根据权利要求1所述的一种管道加工用管道口打磨装置,其特征在于:所述定位杆(12)与定位孔(16)相适配,并且四个定位杆(12)与四个打磨头(5)对应设置。
