专利号: 2022210944847
申请人: 唐炯
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

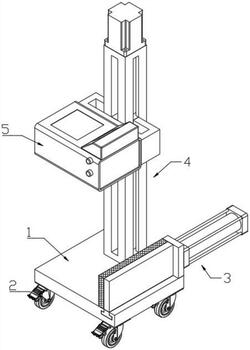

1.一种用于车灯亮度检测的设备,包括底座(1),其特征在于:所述底座(1)的底部设有万向轮(2),且底座(1)的顶面前端设有清理机构(3),所述清理机构(3)包括气缸(8)、清理板(9)和清理毛刷(10),所述气缸(8)通过安装板(7)固定连接在底座(1)的顶面右侧,且清理板(9)固定连接在气缸(8)的输出端上,所述清理板(9)通过底面的T型滑条(11)活动连接在底座(1)的顶面,所述清理毛刷(10)固定连接在清理板(9)的后端壁上,所述清理机构(3)的后方并位于底座(1)的顶面还设有调节机构(4),所述调节机构(4)包括支撑柱(12)、电机(16)、丝杆(17)和C型板(19),所述支撑柱(12)固定连接在底座(1)的顶面,且电机(16)固定连接在支撑柱(12)的顶面,所述丝杆(17)通过两端的转动杆(18)活动连接在支撑柱(12)的左侧壁内,且上端转动杆(18)与电机(16)的输出端固定连接,所述C型板(19)通过两端的T型滑块(20)与支撑柱(12)活动连接,且C型板(19)通过右侧的连接块(21)与丝杆(17)活动连接,灯光检测仪(5)固定连接在C型板(19)的左侧壁上。

2.根据权利要求1所述的一种用于车灯亮度检测的设备,其特征在于:所述万向轮(2)固定安装在底座(1)的底面四个角端部位上,且底座(1)的顶面前端开设有第一T型滑槽(6),所述底座(1)的顶面并位于第一T型滑槽(6)的右侧固定安装有安装板(7)。

3.根据权利要求2所述的一种用于车灯亮度检测的设备,其特征在于:所述气缸(8)固定安装在安装板(7)的右侧壁上,且气缸(8)的输出端穿过安装板(7)并固定安装在清理板(9)的右侧壁上,所述清理板(9)的后端壁上固定安装有清理毛刷(10),且清理板(9)的底面固定安装有T型滑条(11),所述T型滑条(11)滑动安装在第一T型滑槽(6)内。

4.根据权利要求3所述的一种用于车灯亮度检测的设备,其特征在于:所述支撑柱(12)固定安装在底座(1)的顶面上,且支撑柱(12)的前后两侧壁上分别开设有第二T型滑槽(13),所述支撑柱(12)的左侧壁上开设有凹槽(14),且凹槽(14)的槽内壁上下两端分别开设有转动槽(15)。

5.根据权利要求4所述的一种用于车灯亮度检测的设备,其特征在于:所述电机(16)固定安装在支撑柱(12)的顶面上,所述丝杆(17)位于凹槽(14)中,且丝杆(17)的上下两端分别固定安装有转动杆(18),所述转动杆(18)穿插安装在转动槽(15)中,且上端的转动杆(18)的顶面固定安装在电机(16)的底面输出端上。

6.根据权利要求5所述的一种用于车灯亮度检测的设备,其特征在于:所述C型板(19)的两端分别固定安装有T型滑块(20),且T型滑块(20)滑动安装在第二T型滑槽(13)内,所述C型板(19)的右侧壁并位于T型滑块(20)之间还固定安装有连接块(21),且连接块(21)的顶面开设有螺纹孔(22),所述连接块(21)通过螺纹孔(22)与丝杆(17)进行螺纹连接。
