专利号: 2022208548705
申请人: 湖北睿赛新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

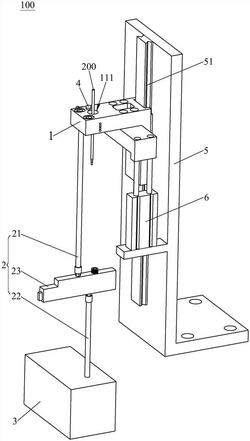

1.一种电阻焊焊针降温装置,其特征在于,包括:

基座;

支撑座,所述支撑座可上下滑动地设置于所述基座上,所述支撑座上沿上下方向设有用于供焊针通过的焊针导向孔,所述焊针导向孔的内壁上设有若干个吹气孔,所述支撑座的外侧面设有进气孔,所述支撑座还设有连通于所述吹气孔与所述进气孔之间的连通部;

升降驱动机构,所述升降驱动机构设置于所述基座上,所述升降驱动机构与所述支撑座连接,所述升降驱动机构可驱动所述支撑座上下滑动;

气管组件,所述气管组件的一端与所述进气孔连接;

供气组件,所述供气组件与所述气管组件的另一端连接,所述供气组件用于供气。

2.根据权利要求1所述的电阻焊焊针降温装置,其特征在于,所述吹气孔的孔径小于所述进气孔的孔径。

3.根据权利要求1所述的电阻焊焊针降温装置,其特征在于,各所述吹气孔沿同一上下方向排列设置。

4.根据权利要求1所述的电阻焊焊针降温装置,其特征在于,所述连通部为连通孔,各所述吹气孔分别与所述连通孔连通,所述进气孔与所述连通孔连通。

5.根据权利要求4所述的电阻焊焊针降温装置,其特征在于,所述连通孔由所述支撑座的上表面延伸至所述支撑座的内部,所述连通孔的上端开口处设有堵头。

6.根据权利要求1所述的电阻焊焊针降温装置,其特征在于,所述基座上设有滑轨,所述支撑座滑设于所述滑轨上。

7.根据权利要求1所述的电阻焊焊针降温装置,其特征在于,所述支撑座包括横向部及竖直部,所述横向部与所述竖直部垂直连接,所述焊针导向孔、所述吹气孔及所述进气孔位于所述横向部上。

8.根据权利要求7所述的电阻焊焊针降温装置,其特征在于,所述支撑座呈倒“L”形状。

9.根据权利要求7所述的电阻焊焊针降温装置,其特征在于,所述竖直部的外侧设有凹槽。

10.根据权利要求1所述的电阻焊焊针降温装置,其特征在于,所述气管组件包括第一气管、第二气管及控制阀,所述第一气管的一端与所述进气孔连接,所述第一气管的另一端与所述控制阀连接,所述第二气管的一端与所述控制阀连接,所述第二气管的另一端与所述供气组件连接。
