专利号: 202220834131X
申请人: 山西盛世梨园农业开发股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-04-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

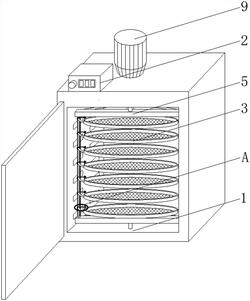

1.一种用于茶叶加工高效烘焙机,包括烘焙机本体,其特征在于:所述烘焙机本体包括烘焙仓(1)、控制器(2)、支撑组件和烘盘(3),所述烘焙仓(1)上铰接有仓门(4),所述烘焙仓(1)的顶部设有控制器(2),所述烘焙仓(1)的内部转动安装有支撑组件,所述支撑组件上放置有烘盘(3);

所述支撑组件包括安装框(5)、支撑柱(6)、条形承重杆(7)和弧形承重杆(8),所述支撑柱(6)设有三组,且三组所述支撑柱(6)呈品字形设置,后侧一组所述支撑柱(6)与前侧两组所述支撑柱(6)之间滑动连接有多组条形承重杆(7),前侧两组述支撑柱(6)之间滑动连接有多组弧形承重杆(8),所述支撑柱(6)的表面设有多组滑槽,且所述滑槽分别与条形承重杆(7)和弧形承重杆(8)相适配,所述条形承重杆(7)和弧形承重杆(8)围成扇形支撑平台,所述支撑柱(6)的内部设有调节组件,所述支撑柱(6)的内侧可拆卸安装有固定烘盘(3)的固定组件。

2.根据权利要求1所述的一种用于茶叶加工高效烘焙机,其特征在于:前侧两组所述支撑柱(6)固定安装在安装框(5)上,后侧一组所述支撑柱(6)通过连接杆与安装框(5)固定连接,所述安装框(5)的顶部与底部均与烘焙仓(1)的内壁转动连接,所述烘焙仓(1)的顶部设有驱动安装框(5)转动的驱动电机(9)。

3.根据权利要求2所述的一种用于茶叶加工高效烘焙机,其特征在于:所述调节组件包括滑杆(10)、滑块(11)、固定螺栓(12)和固定孔(13),所述支撑柱(6)的外侧设有多组固定孔(13),所述支撑柱(6)的内部设有滑杆(10),所述滑杆(10)上设有滑块(11),所述条形承重杆(7)与弧形承重杆(8)的两端均穿过滑槽与滑块(11)连接,所述滑块(11)通过固定螺栓(12)配合固定孔(13)固定在滑杆(10)上。

4.根据权利要求3所述的一种用于茶叶加工高效烘焙机,其特征在于:所述固定组件包括固定杆(14)、固定块(15)、螺纹杆(16)、固定座(17)和旋钮,所述固定杆(14)的一端可拆卸安装在支撑柱(6)上,所述固定杆(14)的另一端设有固定块(15),所述固定块(15)的中心处螺纹安装有螺纹杆(16),所述固定块(15)的上方设有旋钮,所述旋钮的底部与螺纹杆(16)的顶部连接,所述固定块(15)的底部设有固定座(17),所述螺纹杆(16)的底部与固定座(17)的顶部连接,所述固定座(17)将烘盘(3)固定在支撑组件上。

5.根据权利要求1所述的一种用于茶叶加工高效烘焙机,其特征在于:所述控制器(2)成方形,所述控制器(2)的表面设有控制面板,所述控制器(2)分别与烘焙仓(1)和驱动电机(9)电性连接。

6.根据权利要求1所述的一种用于茶叶加工高效烘焙机,其特征在于:所述仓门(4)的前侧设有把手(18),所述把手(18)上设有防滑条纹,所述防滑条纹之间设有凸起。
