专利号: 2022207392263
申请人: 江苏特火照明电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 信号装置
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

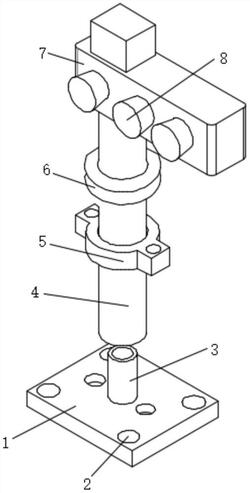

1.一种便于安装交通信号灯,包括底座(1),其特征在于:所述底座(1)的表面开设有若干个安装孔(2),所述底座(1)中部的顶端固定连接有下套柱(3),所述下套柱(3)的顶部活动连接有上套筒(4),所述上套筒(4)的中部活动连接有吊块(5),所述上套筒(4)的顶部固定连接有约束环(6),所述约束环(6)的外径大于吊块(5)内径的尺寸,所述约束环(6)通过上套筒(4)和信号模块(7)固定连接,所述信号模块(7)的表面设有若干个信号灯(8)。

2.根据权利要求1所述的便于安装交通信号灯,其特征在于:所述安装孔(2)设置在底座(1)的四个角以及底座(1)靠近下套柱(3)的左右两侧,所述吊块(5)的左右两侧均设有安装孔(2)。

3.根据权利要求2所述的便于安装交通信号灯,其特征在于:所述信号灯(8)的数目为三个,三个所述信号灯(8)的颜色各不相同。

4.根据权利要求3所述的便于安装交通信号灯,其特征在于:所述上套筒(4)的内部设有触发仓(9),所述触发仓(9)的内部活动连接有中部挤压柱(10),所述中部挤压柱(10)的外侧活动连接有挤压安装块(11)。

5.根据权利要求4所述的便于安装交通信号灯,其特征在于:所述中部挤压柱(10)通过挤压安装块(11)和弹性件(12)活动连接,所述弹性件(12)的外侧活动连接有弹性约束仓(13),所述中部挤压柱(10)通过弹性件(12)和推头(14)活动连接。

6.根据权利要求5所述的便于安装交通信号灯,其特征在于:所述推头(14)的顶部活动连接有弹性块(15),所述弹性块(15)的外侧设有反弹仓(16),所述反弹仓(16)设置在触发仓(9)的内部,所述挤压安装块(11)的外侧活动连接有触发轮(17)。

7.根据权利要求6所述的便于安装交通信号灯,其特征在于:所述触发轮(17)以挤压安装块(11)的中线对称分布,所述触发轮(17)的顶部活动连接有触发臂(18),所述触发臂(18)的顶部活动连接有旋转块(19),所述旋转块(19)的底部安装有挤压安装块(11)。
