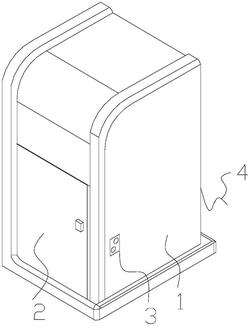

1.一种可更换用于切割鞋底的刀具的切割装置，包括主体（1）和抽吸管（13），所述主体（1）前端面与门扇（2）铰接，所述主体（1）右侧面和背端分别设有控制器（3）和电源线（4），所述主体（1）内顶部与液压缸（5）螺栓连接，所述液压缸（5）下端伸缩端与连接板（6）固定连接，所述连接板（6）内下端与切割刀（8）可拆卸连接，所述主体（1）内下端设有底框（9），所述底框（9）顶部连接有放置框（10），所述底框（9）内设有抽吸机（11），所述抽吸机（11）左端进风管与过滤箱（12）内相贯通，所述过滤箱（12）左侧面与抽吸管（13）右端相贯通，所述抽吸管（13）上端延伸至放置框（10）内；

其特征在于：还包括卡和组件（7）、清理组件（14）和灌装组件（15），所述连接板（6）内设有卡和组件（7），所述清理组件（14）与底框（9）底端滑动连接，所述灌装组件（15）与主体（1）左侧面螺栓连接，所述卡和组件（7）包括空腔（71）、卡和框（72）、挤压板（73）、弹簧（74）、连杆夹持板（75）、复位弹簧（76）、承接杆（77）、配合杆（78）和配合槽（79），所述空腔（71）设于连接板（6）内，所述空腔（71）内侧面与卡和框（72）固定连接，所述卡和框（72）与挤压板（73）侧面滑动连接，所述卡和框（72）内侧面和挤压板（73）侧面分别与弹簧（74）左右两端弹性接触，所述连杆夹持板（75）与挤压板（73）右端转动连接，所述复位弹簧（76）与切割刀（8）侧面固定连接，所述复位弹簧（76）右端与承接杆（77）固定连接，所述配合杆（78）与空腔（71）侧面下端固定连接，所述承接杆（77）中端设有配合槽（79），所述承接杆（77）上端侧面与连杆夹持板（75）侧面挤压接触，所述配合杆（78）右端侧面与配合槽（79）内侧面滑动连接。

2.根据权利要求1所述一种可更换用于切割鞋底的刀具的切割装置，其特征在于：所述承接杆（77）呈凹形结构，并且承接杆（77）左上端设有一凸起块。

3.根据权利要求1所述一种可更换用于切割鞋底的刀具的切割装置，其特征在于：所述清理组件（14）包括输出电机（141）、清理框（142）、通孔板（143）、导流框（144）、连接框（145）、伺候电机（146）、圆盘（147）、施力杆（148）、凹型板（149）和晃动杆（1410），所述输出电机（141）与主体（1）左侧面下端相连接，所述输出电机（141）输出轴与放置框（10）左侧面中端固定连接，所述清理框（142）与放置框（10）底端滑动连接，所述清理框（142）顶部设有通孔板（143）。

4.根据权利要求3所述一种可更换用于切割鞋底的刀具的切割装置，其特征在于：所述导流框（144）设于放置框（10）底端，并且抽吸管（13）下端与导流框（144）中端固定连接，所述连接框（145）与放置框（10）底部左端相焊接，所述连接框（145）内左端与伺候电机（146）底座螺栓连接，所述伺候电机（146）输出轴与圆盘（147）圆心处固定连接，所述圆盘（147）侧面设有施力杆（148）。

5.根据权利要求3所述一种可更换用于切割鞋底的刀具的切割装置，其特征在于：所述凹型板（149）与连接框（145）侧面固定连接，所述凹型板（149）内侧面与晃动杆（1410）滑动连接，所述晃动杆（1410）两端分别与施力杆（148）转动连接和清理框（142）固定连接。

6.根据权利要求1所述一种可更换用于切割鞋底的刀具的切割装置，其特征在于：所述灌装组件（15）包括L形框（151）、液槽（152）、活塞挤压板（153）、辅助弹簧（154）、灌装管（155）、打磨电机（156）和打孔管（157），所述L形框（151）与主体（1）左侧面固定连接，所述L形框（151）内左端设有液槽（152），所述活塞挤压板（153）与液槽（152）右端滑动连接，所述活塞挤压板（153）侧面设有辅助弹簧（154）。

7.根据权利要求6所述一种可更换用于切割鞋底的刀具的切割装置，其特征在于：所述液槽（152）右下端连接有灌装管（155），所述打磨电机（156）与L形框（151）右端螺栓连接，所述打磨电机（156）输出轴与打孔管（157）上端固定连接。

8.根据权利要求6所述一种可更换用于切割鞋底的刀具的切割装置，其特征在于：所述灌装管（155）与打孔管（157）两者直径相同。
