专利号: 2022207070522
申请人: 南京企之鑫科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

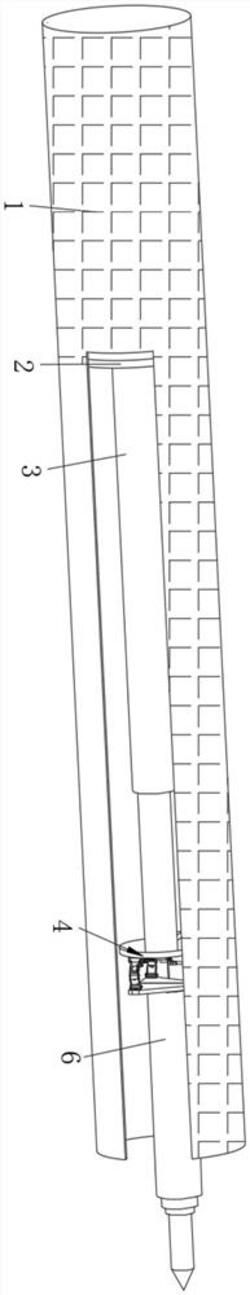

1.一种立体车库检修用拆卸装置,包括外壳(1)、电机控制器(413)和电动螺丝刀(6),其特征在于:所述外壳(1)的内腔固定连接有固定盘(2),所述固定盘(2)的一侧固定连接有电动伸缩杆(3);

所述电动伸缩杆(3)的输出端固定连接有角度调节组件(4);

所述角度调节组件(4)包含有与电动伸缩杆(3)固定连接的固定块(401),所述固定块(401)的一侧固定连接有等间距呈环形分布的三个第一连接件(402),所述第一连接件(402)的内腔通过转轴转动连接有两个对称设置的导向板(403),所述固定块(401)的一侧设置有三个微型马达(404),所述固定块(401)的一侧固定连接有三个稳定块(9),所述稳定块(9)的一侧固定连接有微型马达(404),所述微型马达(404)的输出轴固定连接有运行板(405),所述运行板(405)的表面通过转轴转动连接有连接块(406),所述连接块(406)的一侧延伸至两个导向板(403)之间并通过转轴与导向板(403)转动连接,两个导向板(403)的一侧共同固定连接有第二连接件(407),所述第二连接件(407)的内腔转动连接有角度块(408),所述角度块(408)的一侧固定连接有导向杆(409),所述导向杆(409)的表面活动连接有调节框(410),所述调节框(410)的一侧通过转轴转动连接有第三连接件(411),三个所述第三连接件(411)的一侧共同固定连接有三角板(412),所述固定块(401)的一侧与电机控制器(413)固定连接,所述三角板(412)的一侧与电动螺丝刀(6)固定连接;

所述外壳(1)的一侧开设有贯穿孔(5),所述电动螺丝刀(6)的输出端延伸至贯穿孔(5)的外侧。

2.根据权利要求1所述的一种立体车库检修用拆卸装置,其特征在于:所述外壳(1)内腔的两侧均开设有限位槽(7),所述限位槽(7)的内腔滑动连接有限位块(8),所述限位块(8)的一侧与固定块(401)固定连接。

3.根据权利要求1所述的一种立体车库检修用拆卸装置,其特征在于:所述三角板(412)三角的端部均设置有平面。

4.根据权利要求1所述的一种立体车库检修用拆卸装置,其特征在于:所述外壳(1)的形状为圆形,且外壳(1)的表面涂设有防滑纹。

5.根据权利要求1所述的一种立体车库检修用拆卸装置,其特征在于:所述第一连接件(402)、第二连接件(407)和第三连接件(411)的形状均为凹形。

6.根据权利要求1所述的一种立体车库检修用拆卸装置,其特征在于:所述电动螺丝刀(6)的型号为OS‑CD101。
