专利号: 2022206200745
申请人: 林海媚
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

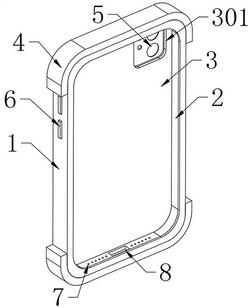

1.一种带有缓冲结构的防摔手机壳,包括手机壳本体(1),其特征在于:所述手机壳本体(1)的背面对称设置有缓冲组件(11),所述缓冲组件(11)均包括与手机壳本体(1)固定连接的凸板(1101),所述凸板(1101)远离手机壳本体(1)的一侧均连接有伸缩外壳(1102),所述伸缩外壳(1102)远离凸板(1101)的一端连接有橡胶头(1103),所述伸缩外壳(1102)的内部均连接有缓冲弹簧(1104),所述缓冲弹簧(1104)的一端均连接至凸板(1101),所述缓冲弹簧(1104)的另一端均连接有至橡胶头(1103)。

2.根据权利要求1所述的一种带有缓冲结构的防摔手机壳,其特征在于:所述缓冲弹簧(1104)的内部均设置有伸缩杆(1105),所述伸缩杆(1105)的一端均连接至凸板(1101),所述伸缩杆(1105)的另一端均连接有至橡胶头(1103)。

3.根据权利要求1所述的一种带有缓冲结构的防摔手机壳,其特征在于:所述手机壳本体(1)的两端均设置有防护壳(4),所述防护壳(4)的内部远离手机壳本体(1)一侧内壁设置有支撑凸块(402),所述防护壳(4)的内部远离支撑凸块(402)的一侧设置有海绵垫(403)。

4.根据权利要求3所述的一种带有缓冲结构的防摔手机壳,其特征在于:所述防护壳(4)内部远离手机壳本体(1)的一侧拐角处均连接有加固块(401),所述加固块(401)的形状均设置成直角三角形状。

5.根据权利要求1所述的一种带有缓冲结构的防摔手机壳,其特征在于:所述手机壳本体(1)远离缓冲组件(11)的一侧开设有安装槽(2),所述安装槽(2)中靠近手机壳本体(1)的背板处连接有橡胶垫层(3)。

6.根据权利要求1所述的一种带有缓冲结构的防摔手机壳,其特征在于:所述手机壳本体(1)的一侧外壁上设置有音量调节键(6),所述手机壳本体(1)的另一侧外壁上设置有手机开关键(9),所述手机壳本体(1)的底部对称开设有扬声器孔(7),所述扬声器孔(7)的中间开设有充电孔(8)。

7.根据权利要求1所述的一种带有缓冲结构的防摔手机壳,其特征在于:所述手机壳本体(1)的一侧贯通开设有摄像孔(5),所述手机壳本体(1)靠近缓冲组件(11)的一侧连接有镜头防护框(10),所述镜头防护框(10)对应摄像孔(5)的位置设置。
