专利号: 2022205762726
申请人: 湖北工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

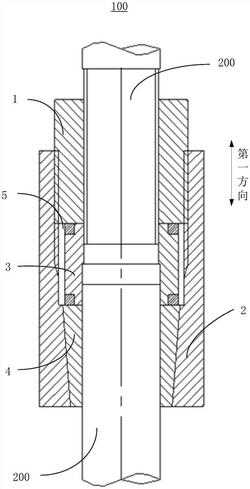

1.一种钢筋连接结构,用于将沿第一方向间隔的两个钢筋连接为一体,其特征在于,所述钢筋连接结构包括:第一套筒,用于套设于其中一钢筋的外侧;

第二套筒,与所述第一套筒沿第一方向间隔,用于套设于另一钢筋的外侧,所述第二套筒可沿第一方向活动,且能够固定套设于所述第一套筒的外表面;

定位套,所述定位套包括沿所述第一套筒的径向间隔的两个弧形连接块,两个所述弧形连接块用于分别固定至两个钢筋相对的端部,两个所述弧形连接块处在第一方向、且位于同侧的端面共同抵紧所述第一套筒,两个所述弧形连接块相对的端面相抵以使得两个钢筋同轴;以及,锁紧件,设于所述第二套筒的内腔,且处于所述定位套远离所述第一套筒的一侧,所述锁紧件沿第一方向上的端面抵紧两个所述弧形连接块远离所述第一套筒的端面,所述锁紧件的内侧面用于抵紧对应的钢筋。

2.如权利要求1所述的钢筋连接结构,其特征在于,两个所述弧形连接块相抵形成沿所述第一套筒的周向间隔设置的第一抵接面和第二抵接面,所述第一抵接面和所述第二抵接面均呈倾斜设置。

3.如权利要求2所述的钢筋连接结构,其特征在于,所述第一抵接面的延伸方向和所述第二抵接面的延伸方向相交。

4.如权利要求1所述的钢筋连接结构,其特征在于,各所述弧形连接块相对的两端面均设有凹槽,以在两个所述弧形连接块抵紧后共同围合形成两个环形槽,各所述环形槽的外侧壁呈贯通设置;

所述钢筋连接结构还包括沿第一方向间隔设置的两个圆箍,两个所述圆箍用以在两个所述弧形连接块抵紧后卡接安装至两个所述环形槽内。

5.如权利要求1所述的钢筋连接结构,其特征在于,所述锁紧件呈筒状设置,且所述锁紧件的外径朝背离所述第一套筒的方向减缩设置。

6.如权利要求5所述的钢筋连接结构,其特征在于,所述锁紧件包括沿所述第一套筒周向均布的多个锁紧片。

7.如权利要求5所述的钢筋连接结构,其特征在于,所述第二套筒的内径远离所述第一套筒的部分对应呈减缩设置。

8.如权利要求1所述的钢筋连接结构,其特征在于,所述第一套筒的外侧面设有外螺纹,所述第二套筒的内壁面对应设有内螺纹,以与所述第二套筒螺纹固定。

9.如权利要求1所述的钢筋连接结构,其特征在于,所述第一套筒的内壁面设有内螺纹,用于螺纹固定至对应的钢筋外部的螺纹段。

10.如权利要求1所述的钢筋连接结构,其特征在于,所述定位套的外径小于所述第一套筒的外径。
