专利号: 202220403363X
申请人: 湖北嘉筑建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

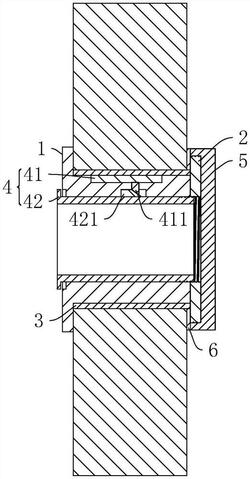

1.一种室内管道穿墙封堵结构,其特征在于:包括套管(1)、用于固定套管(1)的固定盘(2)和密封组件,所述密封组件安装在所述套管(1)的周侧与墙体之间的间隙处,所述套管(1)套设在管道上,所述固定盘(2)与所述密封组件可拆卸连接,在所述固定盘(2)作用下,所述套管(1)安装在墙体上。

2.根据权利要求1所述的一种室内管道穿墙封堵结构,其特征在于:所述密封组件包括密封圈(3)和抵紧部件(4),所述密封圈(3)套设在所述套管(1)上,所述抵紧部件(4)安装在所述套管(1)上,在所述抵紧部件(4)作用下,所述密封圈(3)密实填在所述套管(1)和墙体之间。

3.根据权利要求2所述的一种室内管道穿墙封堵结构,其特征在于:所述抵紧部件(4)包括多个抵紧板(41)和驱动套(42),多个所述抵紧板(41)均匀安装在所述套管(1)周侧,所述抵紧板(41)沿所述套管(1)径向滑动;所述驱动套(42)沿所述套管(1)轴向滑动安装在所述套管(1)上,所述驱动套(42)抵接于所述抵紧板(41),所述抵紧板(41)抵接于所述密封圈(3)。

4.根据权利要求3所述的一种室内管道穿墙封堵结构,其特征在于:所述抵紧板(41)上设置有抵紧块(411),所述驱动套(42)的周侧设置有抵接环,所述抵接环和所述抵紧块(411)相接触的面均为斜面。

5.根据权利要求4所述的一种室内管道穿墙封堵结构,其特征在于:所述驱动套(42)的一端设置有挡环(421),所述挡环(421)抵接于所述套管(1)的端面上,所述驱动套(42)远离所述挡环(421)的一端与所述固定盘(2)螺纹连接。

6.根据权利要求2所述的一种室内管道穿墙封堵结构,其特征在于:所述密封圈(3)为橡胶止水带。

7.根据权利要求1所述的一种室内管道穿墙封堵结构,其特征在于:所述固定盘(2)上设置有密封盖(5),所述密封盖(5)盖设在管道口的外侧。

8.根据权利要求1所述的一种室内管道穿墙封堵结构,其特征在于:所述固定盘(2)朝向墙面的一侧设置有密封垫(6)。
