专利号: 2022203888575
申请人: 南京益展棠环保工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

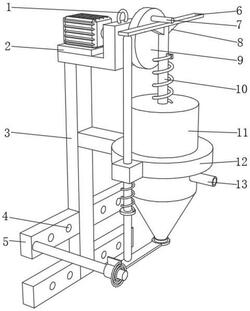

1.一种定量使用环境污染处理剂投放装置,包括支撑架(3),其特征在于,所述支撑架(3)的一侧固定连接有固定环(12),固定环(12)的圆周内壁固定连接有储液筒(11),储液筒(11)的顶部活动连接有推杆(10),推杆(10)的底端穿过储液筒(11)并固定连接有推板(18),且推板(18)与储液筒(11)滑动连接,所述推杆(10)的外侧活动连接有弹簧(17),且弹簧(17)的两端分别与储液筒(11)和推杆(10)相固定,所述推杆(10)的顶端固定连接有压板(6),所述固定环(12)的一侧外壁固定连接有导向块(15),导向块(15)的内部活动连接有顶杆(14),且压板(6)与顶杆(14)相接触,所述顶杆(14)的外侧活动连接有拉簧(19),且拉簧(19)的两端分别与导向块(15)和顶杆(14)相固定,所述支撑架(3)的两侧均固定连接有两个固定耳(5),其中一个固定耳(5)的一侧固定连接有固定杆(16),固定杆(16)的一侧活动连接有转动板(21),且转动板(21)与顶杆(14)相接触,转动板(21)与储液筒(11)相接触,所述固定杆(16)的外侧活动连接有扭簧(22),且扭簧(22)的两端分别与固定杆(16)和转动板(21)相固定,所述支撑架(3)的顶部设有拨动机构。

2.根据权利要求1所述的一种定量使用环境污染处理剂投放装置,其特征在于,所述拨动机构包括电机,电机通过螺栓固定在支撑架(3)的顶部,所述电机输出轴的一端穿过支撑架(3)并固定连接有转盘(9),转盘(9)的一侧固定连接有压杆(7),且压板(6)与压杆(7)相接触。

3.根据权利要求2所述的一种定量使用环境污染处理剂投放装置,其特征在于,所述转动板(21)的顶部固定连接有密封垫(20),且密封垫(20)与储液筒(11)相接触。

4.根据权利要求1所述的一种定量使用环境污染处理剂投放装置,其特征在于,所述支撑架(3)的顶部固定连接有吊环(1),吊环(1)的一侧固定连接有橡胶垫。

5.根据权利要求1所述的一种定量使用环境污染处理剂投放装置,其特征在于,所述压板(6)的底部固定连接有两个加固筋(8),且加固筋(8)与推杆(10)相固定。

6.根据权利要求1所述的一种定量使用环境污染处理剂投放装置,其特征在于,所述储液筒(11)的一侧开设有进液口,进液口内固定连接有进液管(13)。

7.根据权利要求1所述的一种定量使用环境污染处理剂投放装置,其特征在于,所述固定耳(5)的一侧开设有两个安装孔(4),且安装孔(4)均匀分布。

8.根据权利要求1所述的一种定量使用环境污染处理剂投放装置,其特征在于,所述支撑架(3)的顶部固定连接有减震垫(2),且减震垫(2)与电机相接触。
