专利号: 2022203208213
申请人: 山东七运集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

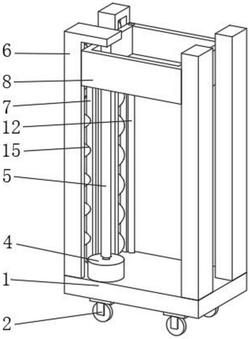

1.一种设有安全缓冲结构的升降机,包括底座(1),其特征在于:所述底座(1)的表面设置有固定架(6),所述底座(1)的上部靠近固定架(6)的表面位置处设置有活动平台(8),所述活动平台(8)的表面靠近固定架(6)的内壁位置处设置有限位滑块(9),所述固定架(6)的表面开设有限位滑槽(7),所述限位滑槽(7)的内壁靠近限位滑块(9)的上表面位置处设置有第一固定块(14),所述第一固定块(14)的表面靠近限位滑槽(7)的内壁位置处设置有第一弹簧(13),所述限位滑槽(7)的内壁靠近限位滑块(9)的底部表面位置处设置有第二固定块(16),所述第二固定块(16)的表面靠近限位滑槽(7)的底部内壁位置处设置有第二弹簧(15)。

2.根据权利要求1所述的一种设有安全缓冲结构的升降机,其特征在于:所述底座(1)的表面开设有圆形槽(3),所述圆形槽(3)的内壁设置有电机(4),所述电机(4)输出轴的表面靠近活动平台(8)的底部内壁位置处设置有丝杆(5),所述底座(1)的表面靠近活动平台(8)的底部表面位置处设置有固定杆(12),所述底座(1)的底部表面设置有万向轮(2)。

3.根据权利要求2所述的一种设有安全缓冲结构的升降机,其特征在于:所述万向轮(2)与底座(1)限位活动连接,所述活动平台(8)的底部表面靠近丝杆(5)的表面位置处开设有螺纹孔(10),所述活动平台(8)的底部表面靠近固定杆(12)的表面位置处开设有通孔(11)。

4.根据权利要求2所述的一种设有安全缓冲结构的升降机,其特征在于:所述底座(1)与电机(4)固定连接,所述丝杆(5)与电机(4)的输出轴固定连接,所述固定杆(12)与底座(1)固定连接,所述固定杆(12)与活动平台(8)活动连接,所述丝杆(5)与活动平台(8)螺纹活动连接。

5.根据权利要求1所述的一种设有安全缓冲结构的升降机,其特征在于:所述固定架(6)的底部表面开设有与丝杆(5)配合使用的安装孔,所述丝杆(5)与固定架(6)活动连接,所述限位滑块(9)与活动平台(8)固定连接。

6.根据权利要求1所述的一种设有安全缓冲结构的升降机,其特征在于:所述第一固定块(14)与限位滑块(9)活动连接,所述第一固定块(14)与第一弹簧(13)固定连接,所述第一弹簧(13)与固定架(6)固定连接,所述第二固定块(16)与限位滑块(9)活动连接,所述第二固定块(16)与第二弹簧(15)固定连接,所述第二弹簧(15)与固定架(6)固定连接。

7.根据权利要求1所述的一种设有安全缓冲结构的升降机,其特征在于:所述第一固定块(14)与固定架(6)活动连接,所述第二固定块(16)与固定架(6)活动连接,所述活动平台(8)与固定架(6)活动连接,所述固定架(6)与底座(1)固定连接。
