专利号: 2022202880487
申请人: 青岛海晶塑粉工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

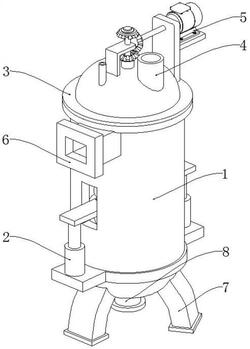

1.一种细度可控的塑料粉末用磨粉机,包括罐体(1),其特征在于:所述罐体(1)的内部安装有研磨机构(2),所述罐体(1)的顶部设有端盖(3),所述端盖(3)的顶部固定有上料管(4),所述端盖(3)的上方安装有分料机构(5),所述罐体(1)的外壁固定有废料管(6),所述罐体(1)的底部分别固定有支脚(7)与下料管(8),且支脚(7)的数量为三个。

2.根据权利要求1所述的一种细度可控的塑料粉末用磨粉机,其特征在于,所述研磨机构(2)包括固定于罐体(1)外壁的底板(21),所述底板(21)的上表面设有油缸(22),且油缸(22)的数量为两个,两个所述油缸(22)的内部均滑动连接有活动柱(23),两个所述活动柱(23)的顶部固定有活动板(24),所述活动板(24)的上表面通过螺栓固定安装有研磨电机(25),所述研磨电机(25)的输出轴键槽连接有旋转齿轮(26),所述旋转齿轮(26)的一侧啮合连接有连接齿轮(27),所述连接齿轮(27)的轴心处键槽连接有磨轮(28),所述罐体(1)的内壁固定有锥套(29)。

3.根据权利要求2所述的一种细度可控的塑料粉末用磨粉机,其特征在于,所述旋转齿轮(26)的轴心延长线与连接齿轮(27)的轴心延长线之间的夹角为九十度,所述磨轮(28)的顶部通过轴承与活动板(24)相连接。

4.根据权利要求3所述的一种细度可控的塑料粉末用磨粉机,其特征在于,所述磨轮(28)与锥套(29)的横截面均为相互适配的倒锥状构造。

5.根据权利要求4所述的一种细度可控的塑料粉末用磨粉机,其特征在于,所述分料机构(5)包括固定于端盖(3)上表面的安装板(51)与限位板(56),所述安装板(51)的外壁通过螺栓固定安装有分料电机(52),所述分料电机(52)的输出轴键槽连接有第一齿轮(53),所述第一齿轮(53)的上下两端分别啮合连接有第二齿轮(54)与第三齿轮(55),所述第三齿轮(55)的底部固定有第一转杆(57),所述第一转杆(57)的外壁分别固定有筛板(58)与第一叶轮(59),所述第二齿轮(54)的轴心处键槽连接有第二转杆(510),所述第二转杆(510)的底部固定有第二叶轮(511)。

6.根据权利要求5所述的一种细度可控的塑料粉末用磨粉机,其特征在于,所述第一转杆(57)的外壁通过轴承与端盖(3)相连接,所述第二转杆(510)的外壁通过轴承与限位板(56)相连接,所述分料电机(52)的输出轴通过轴承与安装板(51)相连接。
