专利号: 2022202547588
申请人: 日照市权伟地理信息有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

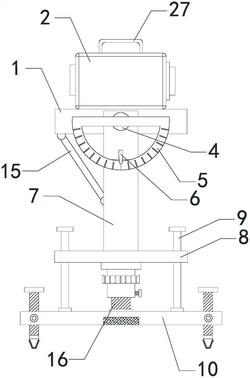

1.一种建筑物高度测量仪,其特征在于,包括支撑台(1)、电子测量设备(2)、支撑件(3)、转轴(4)、量角器(5)、指针(6)、支撑臂(7)、驱动装置、支撑板(8)、升降装置、多组导向柱(9)和底板(10),支撑台(1)顶端与电子测量设备(2)底端连接,转轴(4)的前后两端分别旋转安装在支撑件(3)内侧壁上,支撑台(1)的中部套装在转轴(4)外侧壁上,并且支撑台(1)与转轴(4)同心旋转,量角器(5)同心安装在支撑台(1)前侧壁上,指针(6)安装在支撑件(3)前侧壁中部,支撑臂(7)顶端与支撑件(3)底端固定连接,支撑臂(7)上设置有驱动装置,驱动装置用于对支撑台(1)旋转进行驱动,支撑臂(7)底端与支撑板(8)顶端连接,支撑板(8)底端设置有升降装置,升降装置用于对支撑板(8)升降调节,多组导向柱(9)分别上下滑动安装在支撑板(8)上,多组导向柱(9)底端均与底板(10)顶端连接。

2.如权利要求1所述的一种建筑物高度测量仪,其特征在于,所述驱动装置包括隔板(11)、电机(12)、丝杠(13)、内螺纹滑块(14)和支撑杆(15),隔板(11)安装在支撑臂(7)内侧壁上,电机(12)安装在隔板(11)内侧壁底端,丝杠(13)底端通过轴承旋转安装在隔板(11)上,丝杠(13)顶端通过轴承与支撑臂(7)内侧壁顶端旋转连接,并且丝杠(13)底端与电机(12)输出端同心连接,轴座(17)内设置有滑槽,内螺纹滑块(14)上下滑动设置在滑槽内部,并且内螺纹滑块(14)中部配合套装在丝杠(13)外侧壁上,支撑杆(15)底端与内螺纹滑块(14)外侧壁旋转连接,支撑杆(15)顶端与支撑台(1)底端左部旋转连接。

3.如权利要求1所述的一种建筑物高度测量仪,其特征在于,所述升降装置包括第一螺柱(16)、轴座(17)、内螺纹套筒(18)、第一手轮(19)和第一顶丝(20),第一螺柱(16)底端与底板(10)顶端固定连接,轴座(17)安装在支撑板(8)底端,内螺纹套筒(18)顶端旋转安装在轴座(17)上,并且第一螺柱(16)上部配合螺装在内螺纹套筒(18)内部,第一手轮(19)固定套装在内螺纹套筒(18)外侧壁上,内螺纹套筒(18)外侧壁设置有螺纹孔,第一顶丝(20)配合安装在内螺纹套筒(18)的螺纹孔上。

4.如权利要求1所述的一种建筑物高度测量仪,其特征在于,还包括多组第二螺柱(21)、多组第二手轮(22)、多组支脚(23)和多组第二顶丝(24),底板(10)上设置有多组螺纹孔,多组第二螺柱(21)分别配合安装在底板(10)的多组螺纹孔上,多组第二手轮(22)的底端分别与多组第二螺柱(21)顶端连接,多组支脚(23)的顶端分别与多组第二螺柱(21)的底端连接,底板(10)外侧壁设置有多组螺纹孔,多组第二顶丝(24)分别配合安装在底板(10)外侧壁螺纹孔上,并且多组第二顶丝(24)分别对多组第二螺柱(21)的旋转进行固定。

5.如权利要求1所述的一种建筑物高度测量仪,其特征在于,还包括水平泡(25),水平泡(25)安装在底板(10)外侧壁上。

6.如权利要求4所述的一种建筑物高度测量仪,其特征在于,还包括多组防滑垫(26),多组防滑垫(26)分别套装在多组支脚(23)外侧壁上。

7.如权利要求1所述的一种建筑物高度测量仪,其特征在于,还包括把手(27),把手(27)安装在电子测量设备(2)外侧壁上。
