专利号: 2022202076043
申请人: 武汉市金诚东晟装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

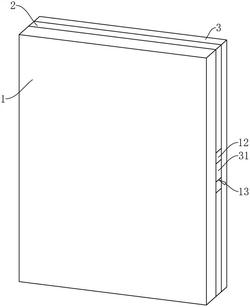

1.一种石材保温装饰板,包括石板(1)、保温材料层(2)和连接板(3),其特征在于:所述石板(1)靠近所述连接板(3)的侧面固接有两个相互平行于的连接条(12),两个所述连接条(12)之间形成连接槽(13);

所述连接板(3)连接有与所述连接槽(13)插接适配的插接条(31),且设置有用于限制所述插接条(31)与所述连接条(12)之间的相对运动的限制机构(4)。

2.根据权利要求1所述的石材保温装饰板,其特征在于:所述限制机构(4)包括多个卡接块(41)和驱动组件(42);

所述插接条(31)开设有多个与所述卡接块(41)滑移适配且一一对应的滑移槽(311),所述连接条(12)开设有多个与所述卡接块(41)插接适配且一一对应的插接槽(121);

所述驱动组件(42)用于驱使所述卡接块(41)靠近或远离所述连接条(12)。

3.根据权利要求2所述的石材保温装饰板,其特征在于:所述驱动组件(42)包括推动板(421)、螺纹连接于所述连接板(3)上的驱动螺杆(422)和用于驱使所述推动板(421)复位的弹性件;

所述插接条(31)靠近所述连接板(3)的侧面开设有与所述推动板(421)滑移适配的推动槽(312),且所述推动槽(312)与所述滑移槽(311)连通,所述推动板(421)远离所述连接板(3)的端部开设有与所述卡接块(41)抵接适配的斜面;

所述驱动螺杆(422)的端部插设于所述推动槽(312)内,并与所述推动板(421)抵接适配。

4.根据权利要求2所述的石材保温装饰板,其特征在于:所述驱动组件(42)包括转动连接于所述连接板(3)上的传动螺杆(424)、固定套设于所述传动螺杆(424)任一端上的凸轮(425)和螺纹装配于所述传动螺杆(424)另一端上的锁紧螺母(426);

所述插接条(31)靠近所述连接板(3)的侧面开设有与开设有与滑移槽(311)连通的传动槽(313),所述凸轮(425)位于所述传动槽(313)内;

当所述凸轮(425)的长轴端抵接于所述卡接块(41)时,所述卡接块(41)插设于所述插接槽(121)内;

所述锁紧螺母(426)与所述连接板(3)远离所述插接条(31)的侧面抵接适配。

5.根据权利要求4所述的石材保温装饰板,其特征在于:所述连接板(3)于所述传动螺杆(424)的周侧设置有刻度盘(33),所述传动螺杆(424)的外周壁设置有指针(4241)。

6.根据权利要求1‑5任意一项所述的石材保温装饰板,其特征在于:所述石板(1)靠近所述连接板(3)的侧面多个开设有凹槽(11)。

7.根据权利要求6所述的石材保温装饰板,其特征在于:两个所述连接条(12)对称布置于所述石板(1)的中线两侧。

8.根据权利要求7所述的石材保温装饰板,其特征在于:所述连接条(12)开设有多个与所述连接槽(13)连通的通孔(122)。
