专利号: 202220165661X
申请人: 佛山市雅涛电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

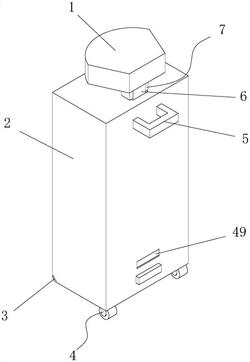

1.一种广场用射灯音响,包括箱体(2),其特征在于:所述箱体(2)的内底部设置有移动组件(4),所述箱体(2)的内顶部嵌有伸缩杆(6),所述伸缩杆(6)的顶部安装有射灯(1);

所述移动组件(4)包括有内槽(41)、移动座(42)、滑轮(43)、限位板(44)、弹簧一(45)和通槽(49),所述箱体(2)的内底部开设有内槽(41),所述内槽(41)的内部安装有移动座(42),所述移动座(42)的顶部连接有三个弹簧一(45),所述移动座(42)的底部两侧均连接有滑轮(43),所述移动座(42)的内部开设有伸缩槽(47),所述伸缩槽(47)的内部嵌有限位板(44),所述箱体(2)的侧壁底部开设有两个通槽(49)。

2.根据权利要求1所述的一种广场用射灯音响,其特征在于:所述移动座(42)的侧壁与内槽(41)紧密贴合,所述移动座(42)与内槽(41)为滑动连接,所述箱体(2)的侧壁顶端连接有拉把(5),所述滑轮(43)一侧的箱体(2)底部设置有耐磨垫(3)。

3.根据权利要求1所述的一种广场用射灯音响,其特征在于:所述限位板(44)的两侧均连接有连接块(48),所述限位板(44)与伸缩槽(47)之间连接有三个弹簧二(46),所述伸缩槽(47)呈“T”字形结构,所述限位板(44)与伸缩槽(47)为滑动连接。

4.根据权利要求1所述的一种广场用射灯音响,其特征在于:所述伸缩杆(6)的内部设置有卡接组件(7),所述卡接组件(7)包括有卡块(71)、安装槽(72)、卡槽(73)、弹簧三(74)和连接板(75),所述伸缩杆(6)的内部开设有安装槽(72),所述安装槽(72)的内部安装有两个连接板(75),两个所述连接板(75)之间连接有四个弹簧三(74),所述连接板(75)的侧面均连接有四个卡块(71),所述伸缩杆(6)两侧的箱体(2)内部均开设有三个卡槽(73)。

5.根据权利要求4所述的一种广场用射灯音响,其特征在于:所述连接板(75)的表面与安装槽(72)的内部紧密贴合,所述连接板(75)与安装槽(72)之间为滑动连接。

6.根据权利要求4所述的一种广场用射灯音响,其特征在于:所述卡槽(73)与连接板(75)侧底部的三个卡块(71)对应卡接,所述卡槽(73)之间均为等距排列,所述卡块(71)与伸缩杆(6)之间为滑动连接。
