专利号: 2022200010662
申请人: 南通益莱宏盛纺织有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

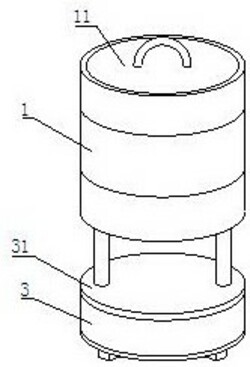

1.一种纺织品加工生产用成品污渍清除辅设备,包括脱水箱体(1),其特征在于:所述脱水箱体(1)的顶部活动连接有防护盖(11),所述脱水箱体(1)的内腔中设置有分散脱水机构(2),所述脱水箱体(1)的底部设置有水回收机构(3);

所述分散脱水机构(2)包括脱水电机(21),所述脱水电机(21)固定安装在脱水箱体(1)的底部,所述脱水电机(21)的输出轴延伸至脱水箱体(1)的内腔中固定连接有旋转底座(22),所述旋转底座(22)顶部的中心处固定安装有中心竖筒(23),所述中心竖筒(23)的外壁上固定连接有空心板(24),所述空心板(24)的外壁上固定连接有固定基筒(25);

所述水回收机构(3)包括回收水箱(31)和承接环(32),所述回收水箱(31)固定安装在脱水箱体(1)的底部,所述承接环(32)固定连接在脱水箱体(1)的底部,所述承接环(32)的底部螺纹连接有螺纹连接管(33),所述螺纹连接管(33)的底部固定连接有纤维滤袋(35)。

2.根据权利要求1所述的一种纺织品加工生产用成品污渍清除辅设备,其特征在于:所述空心板(24)的外壁上固定安装有固定卡接网板(26),所述固定基筒(25)的内腔中滑动连接有封闭滑块(252),所述固定基筒(25)的外壁上固定连接有自启释压阀(251)。

3.根据权利要求2所述的一种纺织品加工生产用成品污渍清除辅设备,其特征在于:所述封闭滑块(252)远离空心板(24)的一端固定连接有弹簧(254),所述弹簧(254)远离封闭滑块(252)的一端与固定基筒(25)的内壁固定连接,所述封闭滑块(252)远离空心板(24)的一端固定连接有位于弹簧(254)内腔中的传动杆(253),所述传动杆(253)远离封闭滑块(252)的一端延伸至固定基筒(25)的外壁且固定连接有移动卡接网板(27)。

4.根据权利要求1所述的一种纺织品加工生产用成品污渍清除辅设备,其特征在于:所述中心竖筒(23)的内腔中固定安装有充气泵(28),所述充气泵(28)的输出端固定连接有三通管(281),所述三通管(281)的外壁上固定连接有电磁阀(282),所述三通管(281)的顶部固定连接有分流盘(283)。

5.根据权利要求4所述的一种纺织品加工生产用成品污渍清除辅设备,其特征在于:所述分流盘(283)的顶部固定连接有连接气管,所述连接气管远离分流盘(283)的一端与中心竖筒(23)的内壁固定连接。

6.根据权利要求1所述的一种纺织品加工生产用成品污渍清除辅设备,其特征在于:所述承接环(32)的底部固定安装有收集筒(34),所述收集筒(34)的底部固定连接有输送管(36)。

7.根据权利要求6所述的一种纺织品加工生产用成品污渍清除辅设备,其特征在于:所述回收水箱(31)的顶部活动插接有活动环(361),所述输送管(36)远离收集筒(34)的一端与活动环(361)的顶部固定连接,所述活动环(361)的底部螺纹连接有不锈钢滤罩(362),所述不锈钢滤罩(362)的内壁上贴设有过滤棉。
