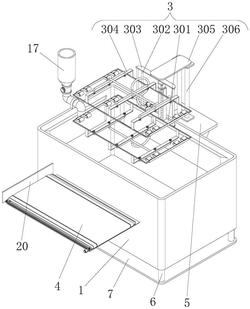

1.一种光学玻璃表面擦洗装置,包括清洗槽(1),其特征在于:所述清洗槽(1)的底部栓接有换能器(2),所述清洗槽(1)的顶部设置有清洗组件(3),所述清洗槽(1)的前侧栓接有擦洗组件(4);
所述清洗组件(3)包括后侧架(301),所述后侧架(301)的顶部栓接有立柱(302),所述立柱(302)的顶部栓接有顶板(303),所述顶板(303)的前侧和后侧架(301)的前侧均设置有框架组件(304),所述后侧架(301)的前侧与底部框架组件(304)栓接,所述顶板(303)的顶部栓接有连接板(305),所述连接板(305)的底部栓接有电动伸缩缸(306);
所述清洗槽(1)的后侧栓接有副板(5),所述副板(5)的内侧与电动伸缩缸(306)栓接,所述清洗槽(1)的底部倒角处栓接有底柱(6),所述底柱(6)的底部栓接有放置板(7);
所述后侧架(301)的顶部栓接有固定框架(8),所述固定框架(8)的内侧转动连接有传动螺杆(9),所述固定框架(8)的顶部栓接有驱动电机(10),所述驱动电机(10)的输出端与传动螺杆(9)栓接,所述传动螺杆(9)的外侧螺纹连接有滑块(11),所述滑块(11)的外侧与固定框架(8)滑动连接,所述滑块(11)的前侧与顶部框架组件(304)的后侧栓接;
所述框架组件(304)包括外框架(3041),底部外框架(3041)的底部和顶部外框架(3041)的顶部均栓接有延长架(3042),所述延长架(3042)的内侧栓接有分支管(3043),所述分支管(3043)靠近外框架(3041)的一侧栓接有喷头(3044),所述分支管(3043)远离喷头(3044)的一侧栓接有连通外管(3045),所述外框架(3041)的内侧栓接有轮架(3046),所述轮架(3046)的内侧转动连接有支撑轮(3047);
所述连通外管(3045)远离分支管(3043)的一侧栓接有输送软管(12),所述后侧架(301)的顶部栓接有三通管(13),所述三通管(13)的后侧连通有三通阀(14),所述输送软管(12)远离连通外管(3045)的一侧与三通管(13)栓接,所述三通阀(14)的左侧外接清洁水输送管,所述三通阀(14)的右侧外接去离子水输送管;
所述清洗槽(1)顶部的左侧栓接有排放管(15),所述排放管(15)的顶部栓接有单向阀(16),所述单向阀(16)的顶部栓接有透明料筒(17);
所述擦洗组件(4)包括辊架(401),所述辊架(401)的内侧的左侧和后侧均转动连接有配合辊(403),所述配合辊(403)的外侧传动连接有橡胶带(404),右侧配合辊(403)的前侧栓接有驱动马达(405),所述驱动马达(405)的底部栓接有底架(406),所述底架(406)的顶部与辊架(401)栓接,所述橡胶带(404)的外侧设置有脱脂棉(402);
所述橡胶带(404)的外侧栓接有弹力筋(18),所述弹力筋(18)的内侧与脱脂棉(402)卡接,所述清洗槽(1)的前侧栓接有透明挡板(20);
左侧配合辊(403)和右侧配合辊(403)前侧的表面均栓接有传动带轮(19),左侧传动带轮(19)和右侧传动带轮(19)通过传动皮带传动连接,所述底架(406)的后侧与清洗槽(1)栓接。
2.根据权利要求1所述的一种光学玻璃表面擦洗装置的工作方法,其特征在于:包括以下步骤:
S1.将清洗剂倾倒入透明料筒(17)中,并且向清洗槽(1)的内部注入清洗用水,打开单向阀(16),使得清洗剂与清洗用水混合;
S2.将需要清洁的光学玻璃板放置在底部清洗组件(3)的支撑轮(3047)上,驱动电机(10)带动传动螺杆(9)转动,使得滑块(11)沿着固定框架(8)沿着垂直方向移动,顶部清洗组件(3)的支撑轮(3047)贴合在需要清洁的光学玻璃板顶部,以对其进行固定;
S3.电动伸缩缸(306)的伸缩端回缩,使得框架组件(304)连同光学玻璃板送入清洗槽(1)中,通过换能器(2)对其进行超声清洗,在清洗后电动伸缩缸(306)的伸缩端伸长,外接的清洁水输送管先通过输送软管(12)和连通外管(3045)以及喷头(3044)对光学玻璃板表面进行冲洗,随后外接的去离子水管通过离子水对玻璃板面进行进一步清洗;
S4.将清洗完成的光学玻璃板放置在脱脂棉(402)上,驱动马达(405)通过配合辊(403)和橡胶带(404)带动脱脂棉(402)以及光学玻璃板进行传送,光学玻璃板抵压在透明挡板(20)上,继续移动的脱脂棉(402)对其进行擦拭,使其表面干燥,随后换面对光学玻璃板进行擦拭即可。
