专利号: 2022116026928
申请人: 南通科沃纺织有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 将固体从固体中分离;分选
更新日期:2024-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

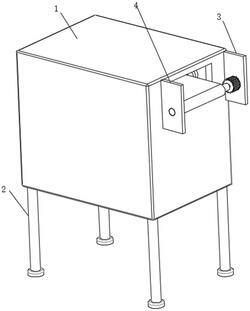

1.纺织碎布智能筛选自卸装置,包括工作箱(1);

固定安装在所述工作箱(1)底部的支撑腿(2);

以及设置在所述工作箱(1)内部的工作组件(5),其特征在于:所述工作箱(1)的侧面开设有进料口,且该工作箱(1)的底部开设有出料口,所述工作组件(5)包括设置在工作箱(1)侧面所开设的进料口处的输送部(51),所述输送部(51)的下方设置有筛选部(52),所述筛选部(52)安装在工作箱(1)的内壁,且该筛选部(52)的底部连接有拨叉部(53),所述拨叉部(53)的底部连接有卸料部(54);

所述拨叉部(53)包括固定安装在筛选部(52)的筛选板(523)底部的辅助板(531),所述筛选板(523)的筛选口一处设置有拨叉板(533),所述拨叉板(533)固定安装在安装板三(532)的顶面,所述安装板三(532)靠右端的顶面开设有矩形口,所述辅助板(531)滑动设置在该矩形口处,所述辅助板(531)的表面开设有卡口,该卡口的内壁开设有内槽,该内槽卡接设置有限位杆(534),辅助板(531)的靠上端部分为弹性材料设置,且该辅助板(531)靠下端部分为柱形状设置,所述限位杆(534)固定安装在安装板三(532)的表面,且该限位杆(534)的顶面固定安装有第二弹簧(535),所述第二弹簧(535)远离限位杆(534)的一端与卡口的内壁固定安装;

卸料部(54)包括安装在工作箱(1)内壁的卸料板(541),卸料板(541)位于所述筛选板(523)靠左端的下方,所述卸料板(541)倾斜的部分采用弹性材料,且该卸料板(541)竖直部分采用硬质材料,所述卸料板(541)的侧面固定安装有振动杆(545),所述振动杆(545)远离卸料板(541)的一端固定安装有柱形杆(544),所述柱形杆(544)的上部外壁与辅助板(531)的下部外壁接触设置,所述柱形杆(544)的表面固定安装有连接杆(543),所述连接杆(543)远离柱形杆(544)的一端与工作箱(1)内壁开设的槽滑动连接,该槽内设置有第三弹簧(542),所述第三弹簧(542)的一端与连接杆(543)的底部固定安装,且该第三弹簧(542)远离连接杆(543)的一端与槽的内壁固定连接。

2.根据权利要求1所述的纺织碎布智能筛选自卸装置,其特征在于:所述支撑腿(2)的数量为四个,四个所述支撑腿(2)分别固定安装在工作箱(1)四角的底部,且该四个所述支撑腿(2)的底部均固定安装有防滑垫。

3.根据权利要求1所述的纺织碎布智能筛选自卸装置,其特征在于:所述输送部(51)包括设置在位于所述工作箱(1)右方的电机(511),所述电机(511)的输出端固定安装有主动辊(512),所述主动辊(512)与从动辊(514)通过输送带(513)传动连接,所述从动辊(514)的内壁固定套设有安装轴(515),所述安装轴(515)的两端与工作箱(1)的内壁通过轴承转动连接。

4.根据权利要求3所述的纺织碎布智能筛选自卸装置,其特征在于:所述电机(511)固定安装在工作箱(1)右侧面的安装板一(3),所述安装板一(3)固定安装在工作箱(1)的右侧面,所述主动辊(512)远离电机(511)的一端与安装板二(4)表面开设的圆口转动连接,所述安装板二(4)固定安装在工作箱(1)的右侧面。

5.根据权利要求3所述的纺织碎布智能筛选自卸装置,其特征在于:所述筛选部(52)包括固定安装在安装轴(515)外壁的弧形块(521),所述弧形块(521)接触设置有挡板,该挡板的底部固定安装有筛选板(523),所述筛选板(523)的顶面开设有筛选口,所述筛选板(523)与工作箱(1)内壁开设的滑槽滑动连接,且该滑槽内设置有第一弹簧(524),所述第一弹簧(524)的一端与筛选板(523)的侧面固定连接,且该第一弹簧(524)远离筛选板(523)的一端与滑槽的内壁固定连接,所述筛选板(523)的顶面固定安装有隔板(522)。

6.根据权利要求5所述的纺织碎布智能筛选自卸装置,其特征在于:所述隔板(522)切斜30角度安装在筛选板(523)的顶面,且该隔板(522)的表面开设有筛选孔。
