专利号: 2022115756213
申请人: 西安基准方中建筑设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-05-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

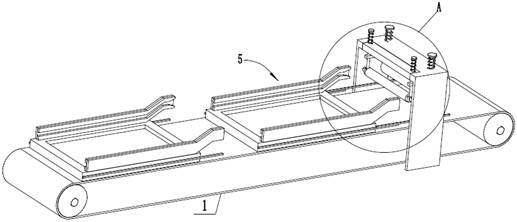

1.一种防火建筑幕墙材料铝塑板生产加工装置,其特征在于,包括输送带组件(1)、平整组件(2)、热压组件(3)、卡接限位组件(4)和多个覆膜工装(5);

多个所述覆膜工装(5)依次放置于所述输送带组件(1)上,能够在所述输送带组件(1)的带动下向前输送;

所述卡接限位组件(4)包括U形固定架(41)和两个第一限位条(42),所述U形固定架(41)跨在所述输送带组件(1)的上方,且所述U形固定架(41)的底端与地面固定连接;

两个所述第一限位条(42)沿着所述输送带组件(1)的传送方向分别固定连接于所述U形固定架(41)的内侧;

所述平整组件(2)包括平整辊(21)、两个第一升降杆(22)和两个第一弹性件(23);

所述热压组件(3)包括热压辊(31)、两个第二升降杆(32)、两个第二弹性件(33)和两个连接杆(34);

所述平整辊(21)的两端分别与两个所述第一升降杆(22)的底端转动连接,所述热压辊(31)的两端分别与两个所述第二升降杆(32)的底端转动连接;

两个所述第一升降杆(22)和两个所述第二升降杆(32)的顶端分别贯通所述U形固定架(41)的顶部,并分别与所述U形固定架(41)之间滑动连接;

两个所述第一升降杆(22)和两个所述第二升降杆(32)的顶端外侧分别套设有两个所述第一弹性件(23)和两个第二弹性件(33),所述第一弹性件(23)和所述第二弹性件(33)的顶端分别与所述第一升降杆(22)的顶端和所述第二升降杆(32)的顶端固定连接,所述第一弹性件(23)和所述第二弹性件(33)的底端分别与U形固定架(41)的顶面卡接;

所述第一升降杆(22)和所述第二升降杆(32)之间固定连接有所述连接杆(34);

所述覆膜工装(5)包括放置框(51)、两个折线形导轨(52)和两个第二限位条(53);

两个所述折线形导轨(52)和两个所述第二限位条(53)分别沿着所述输送带组件(1)的传送方向设置于所述放置框(51)的两侧,所述折线形导轨(52)固定连接于所述放置框(51)的顶端,所述第二限位条(53)固定连接于所述放置框(51)的外侧;

所述第二限位条(53)处于所述第一限位条(42)的下方,并在运动至接触到所述第一限位条(42)时能够与所述第一限位条(42)卡接;

两个所述折线形导轨(52)的相对的侧面分别开设有折线形滑槽(54),所述平整辊(21)的两端能够伸入至两个所述折线形滑槽(54)中并能够在两个所述折线形滑槽(54)中滑动;

所述放置框(51)内开设有放置槽(55)、所述放置槽(55)中滑动连接有高度调整板(56),所述高度调整板(56)的底面接触有调整螺栓(57),所述调整螺栓(57)贯通所述放置框(51)的底面并伸入到所述放置槽(55)中,所述调整螺栓(57)与所述放置框(51)之间螺纹连接;

所述平整辊(21)和所述热压辊(31)的辊面最低处的高度相同,所述平整辊(21)的两端逐渐滑入到所述折线形滑槽(54)中并下降至最低处时,所述平整辊(21)的辊面最低处能够与放置在所述放置框(51)中的铝塑板(7)顶面粘接的薄膜接触;

所述平整辊(21)和所述热压辊(31)的两个轴端分别转动连接有两个第一转动块(211)和两个第二转动块(311);

所述第一转动块(211)与所述第一升降杆(22)的底端固定连接,所述第二转动块(311)与所述第二升降杆(32)的底端固定连接;

所述折线形导轨(52)包括折线固定板(521)和两个折线条板(522);

所述折线固定板(521)固定连接于所述放置框(51)的顶端,两个所述折线条板(522)固定连接于所述折线固定板(521)靠近铝塑板(7)的一侧,且两个所述折线条板(522)之间形成所述折线形滑槽(54);

所述平整辊(21)的两个轴端端面之间的水平距离等于两个所述折线固定板(521)的相对的侧面之间的水平距离;

所述热压辊(31)的两个轴端端面之间的水平距离小于两个所述折线条板(522)相对的侧面之间的水平距离;

所述平整辊(21)和所述热压辊(31)的辊体的长度不小于所述铝塑板(7)的宽度。

2.根据权利要求1所述的防火建筑幕墙材料铝塑板生产加工装置,其特征在于,所述第一升降杆(22)和所述第二升降杆(32)的顶端分别固定连接有第一卡盘(221)和第二卡盘(321);

所述第一弹性件(23)的顶端与所述第一卡盘(221)的底面固定连接,所述第二弹性件(33)的顶端与所述第二卡盘(321)的底面固定连接。

3.根据权利要求1所述的防火建筑幕墙材料铝塑板生产加工装置,其特征在于,所述折线形滑槽(54)的前端开设有开口槽(6),所述开口槽(6)的小口端与所述折线形滑槽(54)连通,所述开口槽(6)的大口端的尺寸大于所述平整辊(21)的轴端的外径;

所述平整辊(21)处于最高处时,所述平整辊(21)的轴端与所述开口槽(6)处于同一水平面。

4.一种防火建筑幕墙材料铝塑板生产加工的方法,基于权利要求1‑3任一项所述的防火建筑幕墙材料铝塑板生产加工装置,其特征在于,包括:将粘接有薄膜未进行热压的半成品铝塑板(7)放置在放置框(51)中的放置槽(55)中,调节调整螺栓(57)从而调节高度调整板(56)的高度,使得半成品铝塑板(7)的顶面伸出放置槽(55)的高度达到设定的高度值;

然后将放置框(51)整体放置在输送带组件(1)上,通过传送带组件的带动向前输送;

随着放置框(51)的向前移动,在折线形滑轨即将接触到平整辊(21)的两端时,处于放置框(51)两侧的两个第二限位条(53)运动至处于U形固定架(41)内侧的两个第一限位条(42)的下方,通过第一限位条(42)和第二限位条(53)的卡接滑动,能够对放置框(51)进行竖直方向的限位;

然后折线形滑轨接触到平整辊(21)的两端,平整辊(21)的两端在折线形滑槽(54)的导向带动下,使得平整辊(21)逐渐向下运动,在平整辊(21)运动至最低处时,平整辊(21)的辊面接触到预先调整至设定的高度值的半成品铝塑板(7)顶面的薄膜,从而对粘接的薄膜进行平整处理,将粘接的薄膜与半成品铝塑板(7)顶面之间存在的空气压出;

在平整辊(21)逐渐向下运动的过程中,平整辊(21)带动第一升降杆(22)、连接杆(34)和第二升降杆(32)同步向下运动,使得第一弹性件(23)和第二弹性件(33)被压缩,通过平整辊(21)的运动同步带动热压辊(31)运动,使得平整辊(21)运动至最低处时,热压辊(31)的辊面也接触到预先调整至设定的高度值的半成品铝塑板(7)顶面的薄膜,在平整辊(21)对薄膜进行平整处理之后,热压辊(31)随后能够对平整处理后的薄膜进行热压处理,使得薄膜最终涂覆在半成品铝塑板(7)的顶面,从而形成成品铝塑板(7);

在放置框(51)向前输送使得半成品铝塑板(7)顶面的薄膜与平整辊(21)和热压辊(31)挤压的过程中,平整辊(21)和热压辊(31)始终通过折线形滑槽(54)进行限位导向,通过预先调节高度调整板(56)的高度使得半成品铝塑板(7)顶面的高度始终在预设的高度值,从而保证挤压过程中,平整辊(21)和热压辊(31)对薄膜的挤压力始终为恒定值;

在半成品铝塑板(7)经过平整辊(21)和热压辊(31)的挤压,平整辊(21)的两端离开折线形滑槽(54)后,平整辊(21)和热压辊(31)在第一弹性件(23)和第二弹性件(33)的作用力下向上抬起至原来位置,等待着下一个放置框(51)的到来;

半成品铝塑板(7)经过平整辊(21)和热压辊(31)的挤压形成成品铝塑板(7)后,继续向前输送,最终由工作人员将成品铝塑板(7)和放置框(51)整体从输送带组件(1)上取下即完成对半成品铝塑板(7)的覆膜工作。
