专利号: 2022115689717
申请人: 北极光(江西)科技照明有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 照明
更新日期:2025-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

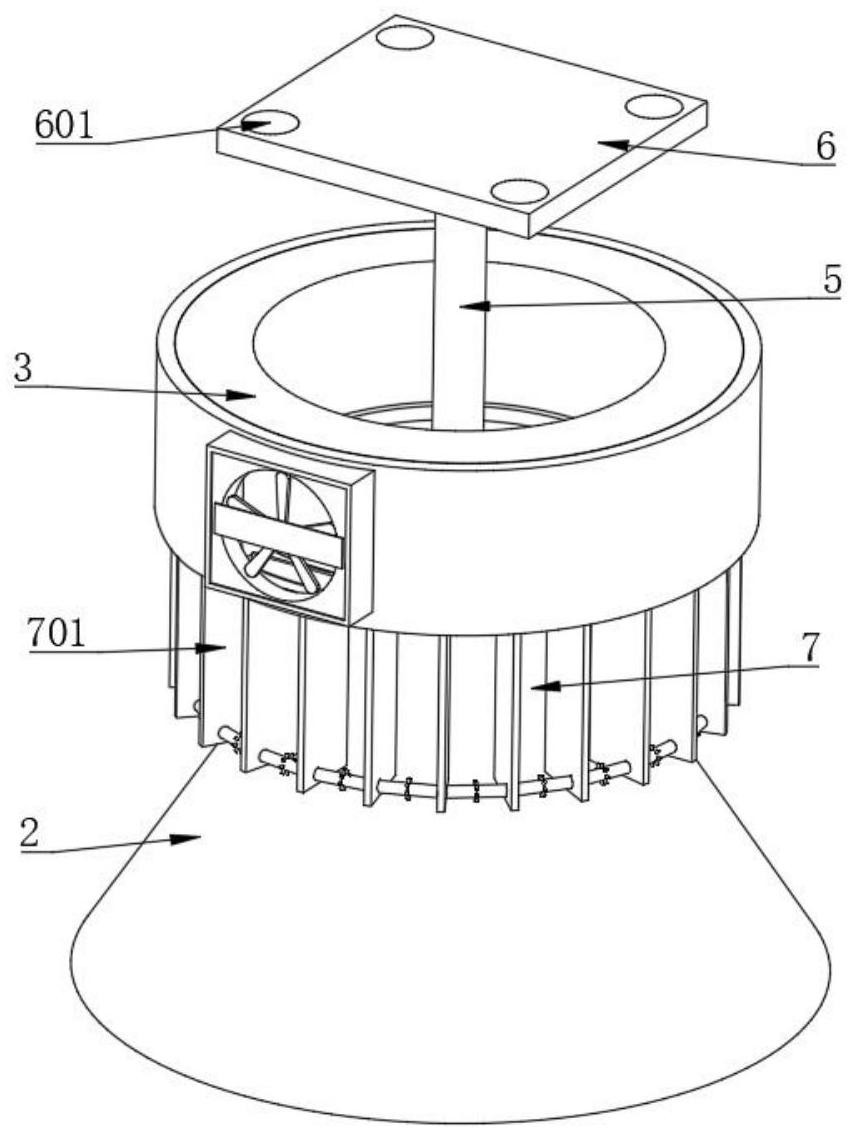

1.一种高散热性大功率LED照明设备,包括灯座(1),其特征在于:所述灯座(1)下端固定安装有灯罩(2),所述灯座(1)下端且位于灯罩(2)内部设置有LED照明灯(4),所述灯座(1)上端固定安装有连接杆(5),所述连接杆(5)上端固定安装有安装板(6),所述安装板(6)上表面两侧均贯穿开设有连接孔(601);

所述灯座(1)座身套设有散热套(7),所述散热套(7)套身一侧一体化设置有若干散热翅片(701),所述散热套(7)套身另一侧设置有用于向散热翅片(701)吹送冷却气流的吹风组件(3)。

2.根据权利要求1所述的一种高散热性大功率LED照明设备,其特征在于:所述吹风组件(3)包括环形板(301),所述环形板(301)套设在散热套(7)套身另一侧,所述环形板(301)板身表面开设有环形槽(302),所述环形槽(302)内底部表面贯穿开设有若干通风槽(303);

所述环形板(301)板身套设有密封套(304),所述密封套(304)内壁表面贯穿开设有通槽(305),所述密封套(304)套身且位于通槽(305)位置固定安装有安装框架(306),所述安装框架(306)内固定安装有散热风扇(307)。

3.根据权利要求2所述的一种高散热性大功率LED照明设备,其特征在于:所述环形槽(302)内壁套设有导流套(308),所述导流套(308)套身表面设置为弧面。

4.根据权利要求3所述的一种高散热性大功率LED照明设备,其特征在于:每个所述通风槽(303)内壁两侧均转动安装有转轴(309),每两个相邻的所述转轴(309)之间均固定安装有导流板(3010);

每个所述转轴(309)轴身均套设有能够弯曲与复位的弹性件(3011),每个所述弹性件(3011)一端与对应的导流板(3010)固定连接,每个所述弹性件(3011)另一端与对应的通风槽(303)内壁一侧固定连接。

5.根据权利要求4所述的一种高散热性大功率LED照明设备,其特征在于:所述弹性件(3011)为扭簧。

6.根据权利要求4所述的一种高散热性大功率LED照明设备,其特征在于:每个所述导流板(3010)靠近灯座(1)一侧开设有安装槽(3012),每个所述安装槽(3012)内均固定安装有第一磁条(3013);

每个所述通风槽(303)内壁相对第一磁条(3013)一侧均固定安装有第二磁条(3014),每个所述第一磁条(3013)均与相对的第二磁条(3014)同极设置。

7.根据权利要求6所述的一种高散热性大功率LED照明设备,其特征在于:每个所述导流板(3010)靠近对应的第二磁条(3014)一侧固定安装有三角块(3015)。

8.根据权利要求7所述的一种高散热性大功率LED照明设备,其特征在于:所述导流板(3010)与三角块(3015)均由聚氯乙烯塑料材料制成。

9.根据权利要求2所述的一种高散热性大功率LED照明设备,其特征在于:每两个相邻的所述散热翅片(701)之间均固定安装有导热杆(8),每个所述导热杆(8)分别设置在对应的通风槽(303)下方。

10.根据权利要求9所述的一种高散热性大功率LED照明设备,其特征在于:每个所述导热杆(8)杆身固定安装有若干导热棒(801)。
