专利号: 2022114696361
申请人: 安徽华烨特种材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

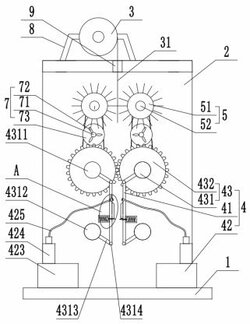

1.一种纺织布卷端头封胶机,包括底座,所述底座表面固定安装有固定架,所述固定架为倒U型结构,所述固定架顶端放置有布辊,所述布辊表面收卷有布料,其特征在于,所述布料端部竖直向下延伸至固定架内腔,所述固定架内设置有与布料相互配合的封胶机构,所述封胶机构包括有竖板、喷胶组件与控制组件,两组所述竖板关于布料对称分布,两组所述竖板相对的两侧壁分别固定安装有与布料相互配合的挤压板,所述喷胶组件位于底座表面并且与竖板相连接,所述喷胶组件用以对布料端部喷洒胶液,所述控制组件包括有定位部与驱动部,所述定位部位于固定架侧壁并且与竖板相连接,所述定位部用以对竖板的位置进行控制,所述驱动部位于固定架侧壁并且与定位部相连接,所述驱动部用以与定位部相互配合控制两组竖板相对移动,所述固定架侧壁之间设置有与布料相互配合的整平机构,所述整平机构包括有清理辊与旋转组件,两组所述清理辊关于布料相对分布,所述清理辊表面设置有与布料相贴合的毛刷,所述旋转组件位于固定架侧壁,所述旋转组件一端与清理辊相连接,所述旋转组件另一端与定位部相连接,所述旋转组件用以控制清理辊转动。

2.根据权利要求1所述的一种纺织布卷端头封胶机,其特征在于,所述喷胶组件包括两组竖板相对的两侧壁分别固定安装的与布料相互配合的定位传感器,所述竖板朝向布料的侧壁固定安装有喷管,所述底座表面固定安装有储液箱,所述储液箱顶壁固定安装有泵机,所述泵机与储液箱相连通,所述泵机输出端固定连接有导管,所述导管与喷管相连接。

3.根据权利要求1所述的一种纺织布卷端头封胶机,其特征在于,所述定位部包括有固定架相对的两侧壁分别转动安装的第一转动柱,两组所述第一转动柱关于布料对称分布,所述固定架侧壁转动安装有位于第一转动柱正下方的第二转动柱,所述第一转动柱与第二转动柱表面分别固定安装有连接杆,所述固定架两侧的两组连接杆共同转动安装有横杆,上下两侧的横杆分别与竖板两端固定连接。

4.根据权利要求3所述的一种纺织布卷端头封胶机,其特征在于,所述驱动部包括有两组第一转动柱表面分别固定安装的同步齿盘,两组所述同步齿盘相互啮合连接,所述第一转动柱与旋转组件相连接。

5.根据权利要求3所述的一种纺织布卷端头封胶机,其特征在于,所述旋转组件包括有固定架相对的两侧壁共同转动安装的两组相对分布的转动杆,所述转动杆环形侧壁与清理辊固定连接,所述转动杆表面固定安装有第一同步盘,所述第一转动柱表面固定安装有第二同步盘,所述第一同步盘与第二同步盘共同连接有传动带,所述转动杆一端延伸出固定架并且连接有电机。

6.根据权利要求1所述的一种纺织布卷端头封胶机,其特征在于,所述竖板表面固定安装有位于挤压板下方的剪切结构,所述剪切结构包括有切割刀片与伸缩组件,两组所述竖板表面的切割刀片相互贴合配合,所述伸缩组件位于竖板表面并且与切割刀片相连接,所述伸缩组件用以调整切割刀片的位置。

7.根据权利要求6所述的一种纺织布卷端头封胶机,其特征在于,所述伸缩组件包括有两组所述竖板相背的两侧壁分别固定安装的固定筒,所述固定筒内固定安装有挤压弹簧,所述挤压弹簧的伸缩端固定连接有与固定筒滑动连接的固定板,所述切割刀片延伸至固定筒内并且与固定板固定连接。

8.根据权利要求4所述的一种纺织布卷端头封胶机,其特征在于,所述固定架侧壁之间设置有风干组件,所述风干组件包括有所述固定架相对的两侧壁共同转动安装的旋转杆,所述旋转杆表面设置有均匀分布的扇叶,所述旋转杆表面固定安装有旋转齿盘,所述旋转齿盘与同步齿盘啮合连接。

9.根据权利要求1所述的一种纺织布卷端头封胶机,其特征在于,所述底座顶壁固定安装有与布辊相互配合的放置架,所述固定架顶壁开设有与布料相互配合的安装槽。
