专利号: 202211004226X
申请人: 重庆电子工程职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

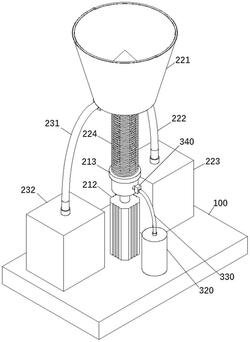

1.一种报废汽车燃油箱残存燃油回收装置,包括机体和设置在所述机体上的用于回收燃油的回收单元、用于驱动所述回收单元行走的行走单元以及用于控制所述回收单元和所述行走单元的控制单元,所述回收单元包括用于在燃油箱底部转孔的打孔组件、用于承接从燃油箱底部的孔洞内流出的燃油的接油组件和用于吸收燃油蒸汽的燃油蒸汽回收组件,其特征在于:所述打孔组件包括:冲头,其与所述机体滑动连接,其可沿纵向在第一工作位置A和第二工作位置A之间作往复直线运动,其包括相互连接的第一段和第二段,所述第一段呈圆锥状且远离所述第二段的一端为较小端,所述第二段呈圆柱状;以及电动推杆,其与所述机体固定连接,其与所述冲头的所述第二段的远离所述第一段的一端固定连接,其用于驱动所述冲头在所述第一工作位置A和所述第二工作位置A之间作往复直线运动;

所述打孔组件还包括:

多个设置在所述冲头的所述第二段和/或所述第一段上且绕所述冲头的轴心线均匀分布的切割刃,其第一端与所述冲头铰接、第二端可绕其自身的轴心线在第一工作位置B和第二工作位置B之间往复摆动,其中,当所述切割刃处于所述第一工作位置B时,所述切割刃回缩至所述冲头的侧壁内,当所述切割刃处于所述第二工作位置B时,所述切割刃延伸至所述冲头的侧壁外,且所述切割刃的所述第二端距离所述冲头的轴心线的距离大于所述冲头的所述第二段的半径;以及驱动组件,其设置在所述冲头和/或所述切割刃上,其用于驱动所述切割刃在所述第一工作位置B和所述第二工作位置B之间往复转动。

2.根据权利要求1所述的报废汽车燃油箱残存燃油回收装置,其特征在于:所述驱动组件包括:滑套,其与所述冲头同轴设置,其可沿其自身的轴心线方向在第一工作位置C和第二工作位置C之间作往复直线运动;

多个与所述切割刃一一对应的推杆,其第一端与所述滑套铰接、第二端与所述切割刃铰接;以及驱动机构,其用于驱动所述滑套在所述第一工作位置C和所述第二工作位置C之间作往复直线运动。

3.根据权利要求2所述的报废汽车燃油箱残存燃油回收装置,其特征在于:所述驱动机构包括:永磁铁,其固定镶嵌在所述滑套的远离所述冲头的一端;

电磁铁,其设置在所述永磁铁的远离所述冲头的一端并与所述电动推杆的动力输出轴固定连接;以及多个与所述切割刃一一对应的扭簧,其设置在所述切割刃的铰接中心线处;

其中,当所述电磁铁与所述永磁铁相对的一侧的磁性相同时,自然状态下,所述扭簧具有使所述切割刃从所述第二工作位置C向所述第一工作位置C运动的趋势,当所述电磁铁与所述永磁铁相对的一侧的磁性相反时,自然状态下,所述扭簧具有使所述切割刃从所述第一工作位置C向所述第二工作位置C运动的趋势。

4.根据权利要求1‑3任意一项所述的报废汽车燃油箱残存燃油回收装置,其特征在于:还包括清理组件,所述清理组件用于对切割刃和/或开设在所述冲头上且用于容纳所述切割刃的容纳槽进行清理,所述清理组件清理组件包括:设置在所述容纳槽的面向所述冲头的轴心线的一侧的出气孔;以及

气泵,其固定设置在所述机体上,其出气口与所述出气孔连通。
