专利号: 2022109862037
申请人: 杭州寰瀛科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-06-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

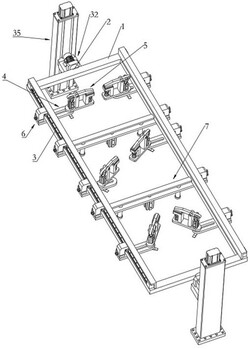

1.用于移动车辆加工的焊接夹具,包括支撑框(1),所述支撑框(1)固定在支撑座(2)上,其特征在于:还包括设置在所述支撑框(1)两侧的滑轨(3)、调节机构(4)和夹持机构(5),所述滑轨(3)上滑动设置有多个滑动座(6),所述调节机构(4)的一端与一个滑动座(6)固定连接,所述夹持机构(5)固定在所述调节机构(4)上,所述调节机构(4)用于调整夹持机构(5)的位置,所述夹持机构(5)包括下夹爪(7)、上夹爪(8)、爪座(9)和第一气缸(10),所述下夹爪(7)和爪座(9)与所述调节机构(4)固定连接,所述上夹爪(8)的靠近中部的位置铰接在所述爪座(9)的上端,所述上夹爪(8)的前端能够与所述下夹爪(7)配合对零件进行夹紧,所述上夹爪(8)的尾端开设有腰形孔(11),所述腰形孔(11)内滑动安装有连接件(12),所述连接件(12)与所述第一气缸(10)的活塞杆固定连接,所述第一气缸(10)固定在所述爪座(9)的侧面,所述调节机构(4)包括滑动板(13)和底座(14),所述滑动板(13)与所述滑动座(6)固定连接,所述滑动板(13)上开设有滑槽(15),所述底座(14)的一端设置有转轴(16),所述转轴(16)滑动设置在所述滑槽(15)内,所述转轴(16)的下方螺接有锁紧扣(17),所述锁紧扣(17)能够与所述滑动板(13)抵接,所述下夹爪(7)和爪座(9)固定在所述底座(14)上,所述下夹爪(7)的上端向侧面延伸形成夹持部,所述夹持部上具有垫块(18),所述垫块(18)能够与所述上夹爪(8)抵接,所述垫块(18)的下表面固定有贯穿所述夹持部的滑柱(19),所述滑柱(19)的下端具有螺纹部,所述螺纹部上螺接有螺母(22),所述滑柱(19)的轴心开设有通孔,所述通孔内插接有滑杆(20),所述滑杆(20)的下端固定有压块(21),所述压块(21)能够与所述底座(14)抵接,所述螺母(22)与所述压块(21)之间设置有弹簧(23),所述弹簧(23)套设在所述滑柱(19)上;还包括旋转装置(32),所述旋转装置(32)包括步进电机(33)和轴承座(34),所述支撑座(2)可转动的安装在所述轴承座(34)上,所述步进电机(33)的输出轴与所述支撑座(2)同轴连接,所述步进电机(33)用于带动所述支撑框(1)转动;还包括升降装置(35),所述升降装置(35)包括两个同步运动的立式丝杆滑台模组(36),所述立式丝杆滑台模组(36)的滑台上固定有升降座(37),所述步进电机(33)和所述轴承座(34)安装在所述升降座(37)上。

2.根据权利要求1所述的用于移动车辆加工的焊接夹具,其特征在于:所述滑动座(6)包括滑块(24)、连接块(25)和锁紧旋钮(26),所述滑块(24)与所述滑轨(3)滑动连接,所述连接块(25)固定在所述滑块(24)上,所述锁紧旋钮(26)与所述连接块(25)螺接,所述锁紧旋钮(26)的端部穿过所述连接块(25)后与所述支撑框(1)抵接。

3.根据权利要求1所述的用于移动车辆加工的焊接夹具,其特征在于:所述支撑框(1)的底部还设置有抬升机构(27),所述抬升机构(27)包括底板(28),所述底板(28)的两端分别与位于支撑框(1)两侧的所述滑动座(6)固定连接,所述底板(28)上设置有托板(29),所述托板(29)通过导向杆(30)滑动安装在所述底板(28)上,所述底板(28)上还固定有抬升气缸(31),所述抬升气缸(31)的活塞杆与所述托板(29)固定连接,所述抬升气缸(31)用于带动所述托板(29)沿导向杆(30)方向上升或下降。

4.根据权利要求1所述的用于移动车辆加工的焊接夹具,其特征在于:所述滑轨(3)朝向所述支撑框(1)内的一侧设置有挡板(38),所述挡板(38)的上方朝向所述滑轨(3)弯折并形成遮挡部,所述滑动座(6)位于所述遮挡部的下方。
