专利号: 2022109579245
申请人: 李娜
专利类型:发明专利
专利状态:授权未缴费
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2023-07-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

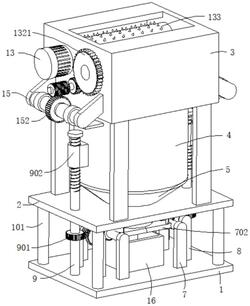

1.一种公路施工用石料破碎装置,包括底座(1),其特征在于,所述底座(1)上设置有连杆(101),所述连杆(101)的顶部连接有支撑板(2),所述支撑板(2)通过立板连接有破碎箱(3),所述破碎箱(3)内设置有破碎组件,所述破碎箱(3)的底部活动连接有移动外壳(4),所述破碎箱(3)上设置有用于驱动移动外壳(4)抖动的晃动组件,所述晃动组件与破碎组件相连,所述底座(1)上设置有驱动移动外壳(4)升降的升降组件,所述移动外壳(4)远离破碎箱(3)的一端设置有弹性连接斗(5),所述弹性连接斗(5)的底部穿过支撑板(2)并连接有两个排料管(6),两个所述排料管(6)与支撑板(2)滑动设置,所述支撑板(2)上设置有用于驱动排料管(6)位移的调整组件,所述升降组件与调整组件相连,所述底座(1)上设置有第一支板(7),所述第一支板(7)上转动连接有转动轴(701),所述转动轴(701)上固设有用于封堵排料管(6)的挡板(702),所述转动轴(701)上套设有用于挡板(702)复位转动的扭簧;

所述升降组件包括固设在底座(1)上的第二支板(8),所述第二支板(8)上转动连接有转动杆(801),所述转动杆(801)上设置有从动齿轮(802),所述转动轴(701)上设置有与从动齿轮(802)啮合设置的主动齿轮(703),所述转动杆(801)上设置有第一蜗杆(803),所述升降组件还包括转动设置在底座(1)上的螺杆(9),所述螺杆(9)上设置有与第一蜗杆(803)啮合设置的第一蜗轮(901),所述螺杆(9)上螺纹设置有套筒(902),所述套筒(902)上开设有活动槽(9021),所述活动槽(9021)内活动连接有固定块(401),所述固定块(401)与移动外壳(4)固定相连,所述破碎箱(3)的底部开设有滑槽(301),所述移动外壳(4)滑动连接在滑槽(301)内;

所述调整组件包括固设在支撑板(2)上的连接板(10),所述连接板(10)内螺纹连接有螺管(11),所述螺管(11)与排料管(6)固定相连,所述螺管(11)内滑动连接有旋转杆(12),所述旋转杆(12)通过连板转动在支撑板(2)的底部,所述旋转杆(12)远离螺管(11)的一端设置有从动锥齿轮(121),所述螺杆(9)上设置有与从动锥齿轮(121)啮合设置的主动锥齿轮(903),所述螺管(11)上固设有导向条(111),所述旋转杆(12)上开设有与导向条(111)相配合的导向槽(122),两个所述排料管(6)上开设有凹槽(601),两个所述凹槽(601)内弹性设置有拉扯板(602);

所述破碎组件包括转动设置在破碎箱(3)内的第一转杆(131)和第二转杆(132),所述第一转杆(131)和第二转杆(132)上分别设置有相互啮合的第一齿轮(1311)和第二齿轮(1321),所述第一转杆(131)和第二转杆(132)上均设置有破碎辊(133),所述破碎组件还包括固设在破碎箱(3)上的破碎电机(13),所述破碎电机(13)的输出端穿过破碎箱(3)并与第一转杆(131)相连,所述晃动组件包括转动设置在破碎箱(3)上的第三转杆(14),所述第三转杆(14)上设置有与第二齿轮(1321)啮合连接的第三齿轮(141),所述第三转杆(14)上设置有第二蜗杆(142),所述破碎箱(3)上设置有侧板(15),所述侧板(15)上转动设置有第四转杆(151),所述第四转杆(151)上连接有与第二蜗杆(142)啮合连接的第二蜗轮(152),所述第四转杆(151)上设置有拨动块(153),所述移动外壳(4)上设置有与拨动块(153)活动相抵的受力板(402)。

2.根据权利要求1所述的一种公路施工用石料破碎装置,其特征在于,所述底座(1)上设置有接料容器(16),所述接料容器(16)置于排料管(6)的正下方。

3.一种公路施工用石料破碎方法,包括权利要求2所述的一种公路施工用石料破碎装置,其特征在于,还包括以下步骤:

S1:装置使用时,将石块从破碎箱(3)上侧的进口倒入,启动破碎电机(13),使破碎电机(13)的输出端带动第一转杆(131)转动,第一转杆(131)上的第一齿轮(1311)与第二转杆(132)上的第二齿轮(1321)啮合,使第一转杆(131)和第二转杆(132)的转动方向相反,使两个转杆上的破碎辊(133)对进入破碎箱(3)上的石块进行破碎工作;

S2:破碎后的石块通过移动外壳(4)掉落在弹性连接斗(5)内,并顺着弹性连接斗(5)穿过支撑板(2)进入排料管(6)处,排料管(6)下侧的挡板(702)受到石块下落的冲击会翻转,石块移出排料管(6)进入底座(1)上的接料容器(16)内;

S3:当破碎后的碎石在排料管(6)处堆积堵塞后,碎石不再从排料管(6)排出且无法对挡板(702)产生下压的力,挡板(702)在转动轴(701)上扭簧的作用下复位转动,在此过程中转动轴(701)上的主动齿轮(703)与转动杆(801)上的从动齿轮(802)啮合,从动齿轮(802)带动转动杆(801)上的第一蜗杆(803)与螺杆(9)上的第一蜗轮(901)啮合,使螺杆(9)转动时外侧的套筒(902)上移,套筒(902)通过固定块(401)带动移动外壳(4)上移,使移动外壳(4)对弹性连接斗(5)作用力,弹性连接斗(5)上移并拉动弹性连接斗(5)内堆积的碎石上移,降低堆积的碎石对排料管(6)内碎石的压迫,且在螺杆(9)转动时外侧的主动锥齿轮(903)与旋转杆(12)上的从动锥齿轮(121)啮合,使旋转杆(12)带动螺管(11)在连接板(10)内旋转,使两侧的排料管(6)相互远离,扩大两个排料管(6)之间的下料通道空间,使排料管(6)内堵塞的碎石可以下落;

S4:且破碎组件工作时第二转杆(132)上的第二齿轮(1321)与第三转杆(14)上的第三齿轮(141)啮合,使第三转杆(14)上的第二蜗杆(142)与第四转杆(151)上的第二蜗轮(152)啮合,使第四转杆(151)上的拨动块(153)翻转,拨动块(153)此时可以对上移后移动外壳(4)的受力板(402)接触并对其作用力,向上推动受力板(402)从而带动移动外壳(4)上移,当拨动块(153)不再与受力板(402)接触时,移动外壳(4)在自身重力作用下下移,使移动外壳(4)抖动,使内部堆积的碎石松动,改变弹性连接斗(5)及排料管(6)内碎石的堆积堵塞状态,直至排料管(6)处不再堵塞碎石可以下落。
