专利号: 2022108987196
申请人: 刘洪润
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-05-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

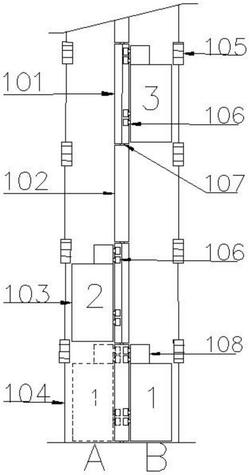

1.一种垂直双面电梯轨道系统,其特征在于,包括垂直井道和轿厢装置,所述垂直井道内设垂直轨道,所述垂直轨道将垂直井道分为对称的第一井道和第二井道,所述第一井道和第二井道内均可容纳一部轿厢装置垂直升降;

所述垂直轨道包括若干节固定双面轨和若干节旋转双面轨,所述若干节固定双面轨和若干节旋转双面轨对齐并交替串连;

所述第一井道和第二井道内,所述轿厢装置接受指令控制在所述固定双面轨的两面和旋转双面轨的两面直行,或绕所述旋转双面轨在两井道间旋转;

其中:

每节所述固定双面轨整体呈工字型,包括基板Ⅰ、上横担、下横担、上支承座、下支承座和一对基础滑轨组件,所述上横担和下横担分布固接在所述基板Ⅰ的上下两端,所述上横担和下横担的长度与所述垂直井道的内截面的宽度相适配,所述上支承座和下支承座分别设置在所述上横担和下横担的顶端中部;所述一对基础滑轨组件对称设置在所述基板Ⅰ的两面,用于与所述轿厢装置在垂直方向滑动连接;

每节所述旋转双面轨包括基板Ⅱ、中心旋转轴、上轴套、下轴套、固定齿轮、电枢组件和一对基础滑轨组件,所述上轴套、下轴套分设在所述基板Ⅱ的上下两端的中部,所述中心旋转轴垂直贯穿所述基板Ⅱ,并分别穿出所述上轴套和下轴套形成上轴端和下轴端,所述上轴端和下轴端与所述上支撑座和下支承座对应连接;所述基板Ⅱ的中心开设有窗口,所述固定齿轮安装在所述中心旋转轴位于所述窗口的部分靠上端,用于与所述轿厢装置在水平方向上转动连接;所述一对基础滑轨组件对称设置在所述基板Ⅱ的两面,用于与所述轿厢装置在垂直方向上滑动连接;所述上支承座、下支承座的横截面呈倒"凹"字形;

所述基础滑轨组件具备一对倒L形导向轨、一对齿轨和一对滑触线,所述一对倒L形导向轨对称排布在所述基板Ⅰ和基板Ⅱ的中轴线两侧,所述一对齿轨和一对滑触线等间距的间隔排布在所述一对倒L形导向轨的内侧;

所述中心旋转轴位于所述窗口的部分设有定位组件,所述定位组件包括固定座、弹性件和锁栓;所述固定座左右对称固设在所述中心旋转轴上,所述固定座两侧开设有内腔,所述锁栓通过所述弹性件安装于所述固定座内腔中,所述窗口的两侧内壁对应设有定位孔;

所述锁栓的两侧对称的设置拨杆,所述固定座外壁对应设有滑槽,所述拨杆受外力作用驱动所述锁栓卡入或退出所述定位孔;

所述轿厢装置包括轿厢和设置在轿厢内侧的垂直驱动组件、旋转驱动组件和至少两组导向组件,所述垂直驱动组件和旋转驱动组件分布在所述轿厢的上端;

所述垂直驱动组件包括垂直驱动马达、变速箱、垂直驱动齿轮和集电器和制动装置,所述垂直驱动齿轮至少上下对称各设置两组,并分别对应与所述一对齿轨啮合传动;所述集电器与所述滑触线电性连接;

所述旋转驱动组件包括旋转驱动齿轮,所述旋转驱动齿轮设置在所述轿厢上部,用于与所述固定齿轮啮合传动;

所述至少两组导向组件对称排布在所述轿厢的两侧,分别与所述一对倒L形导向轨滑动连接,每组所述导向组件具备导向轮轮架和导向轮对。

2.根据权利要求1所述的垂直双面电梯轨道系统,其特征在于,所述导向轮对包括内导向轮对和外导向轮对,所述内导向轮对与所述倒L形导向轨的内侧面相抵接,所述外导向轮对与所述倒L形导向轨的外侧面相抵接。

3.根据权利要求2所述的垂直双面电梯轨道系统,其特征在于,所述轿厢具备轿厢和轿厢门,所述轿厢的前侧与轿厢门呈弧形。
